Čo je metóda Leeb?

Metóda Leebovej odrazovej tvrdosti bola vyvinutá v roku 1975 a je jednou zo štyroch najpoužívanejších metód na testovanie tvrdosti kovov. Táto prenosná metóda sa používa hlavne na testovanie dostatočne veľkých obrobkov, najmä nad 1 kg. Je vhodná na testovanie železných a neželezných materiálov a dá sa previesť na rôzne stupnice tvrdosti, ako sú Vickers, Brinell, Rockwell C & B a Shore.,

Princípy metódy merania tvrdosti podľa Leeba

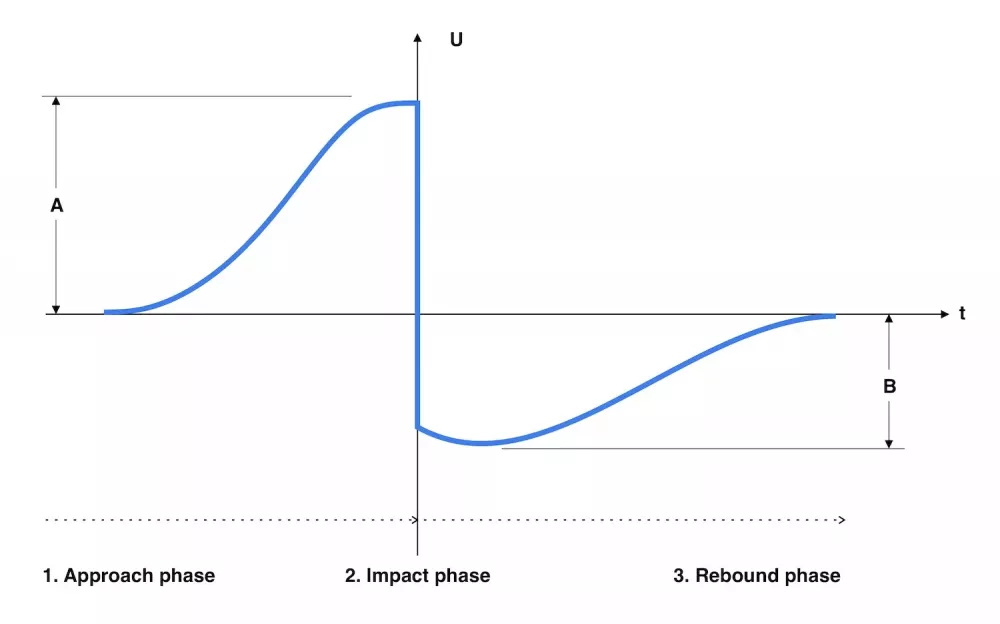

Metóda podľa Leeba využíva dynamickú techniku, pri ktorej sa tvrdosť materiálu určuje pomerom rýchlosti odrazu k rýchlosti nárazu pohybujúceho sa nárazového telesa. Táto metóda je zvlášť vhodná pre pevné diely, ako sú odliatky a výkovky.

Skúška spočíva v náraze telesa vzorky na skúšaný povrch, po ktorom nasleduje meranie rýchlosti odrazu v porovnaní s rýchlosťou nárazu. Získané výsledky priamo súvisia s tvrdosťou skúšaného materiálu, pričom vyššia tvrdosť vedie k zvýšeným hodnotám tvrdosti a rýchlostiam odrazu.

Výhody používania prenosných zariadení pre metódu merania tvrdosti podľa Leeba

Prenosnosť a dostupnosť: Prenosné zariadenia na meranie tvrdosti ponúkajú výhodu ľahkej prenosnosti a dostupnosti pre meranie na mieste bez potreby presúvať veľké alebo ťažké komponenty do laboratória. Tieto prenosné zariadenia umožňujú vykonávať merania priamo na mieste, čím sa eliminuje potreba rezania vzoriek alebo ich prepravy do testovacieho zariadenia, čo zvyšuje pohodlie a efektívnosť.

Všestrannosť a rozsah použitia: Prenosné tvrdomery poskytujú všestrannosť pri skúšaní rôznych materiálov, vrátane ocele, liatiny, nehrdzavejúcej ocele, bronzu, zliatin hliníka, mosadze a medi, vďaka čomu sú vhodné pre širokú škálu aplikácií. Schopnosť merať tvrdosť v rôznych polohách a smeroch spolu so schopnosťou skúšať rôzne materiály zvyšuje všestrannosť a použiteľnosť prenosných zariadení na skúšanie tvrdosti.

Cenová efektívnosť a účinnosť: Prenosné tvrdomery ponúkajú cenovo efektívne riešenie pre testovanie tvrdosti, najmä pre veľké komponenty, ktoré je náročné testovať pomocou konvenčných stolových metód. Tieto zariadenia poskytujú rýchle, ekonomické a nedeštruktívne testovacie riešenie, ktoré umožňuje efektívne meranie tvrdosti za niekoľko sekúnd, čím šetrí čas a zdroje.

Ľahké použitie a technológia: Prenosné zariadenia na meranie tvrdosti sú navrhnuté tak, aby boli užívateľsky prívetivé, s funkciami ako LCD obrazovky s vysokým kontrastom, systémy automatického nastavenia uhla, interné ukladanie údajov, USB pripojenie na prenos údajov, čo zvyšuje jednoduchosť použitia a správu údajov.

Použitie Leebovej metódy

Použitie prenosných Leebových tvrdomerov je rôznorodé a zahŕňa rôzne odvetvia a scenáre. Tu sú kľúčové aplikácie na základe poskytnutých zdrojov:

Analýza porúch: Pri analýze porúch tlakových nádob, parných turbínových generátorov a iných zariadení hrajú prenosné tvrdomery Leeb kľúčovú úlohu pri hodnotení tvrdosti komponentov s cieľom identifikovať potenciálne slabé miesta alebo defekty. Vykonávaním testov tvrdosti na kritických častiach pomáhajú tieto zariadenia diagnostikovať poruchy, určovať vlastnosti materiálov a zabezpečovať integritu a bezpečnosť zariadení v rôznych priemyselných prostrediach.

Testovanie na mieste: Prenosné tvrdomery Leeb sú určené na testovanie ťažkých, veľkých alebo inštalovaných častí na mieste, čo ich robí ideálnymi pre aplikácie, kde je presun testovaných vzoriek do laboratória nepraktický alebo nemožný. Tieto zariadenia umožňujú rýchle a pohodlné testovanie tvrdosti priamo na mieste komponentu, čím sa eliminuje potreba prepravy vzoriek a znižuje sa čas a náklady na testovanie.

Mechanické montážne diely: Prenosné tvrdomery Leeb sa široko používajú pri testovaní tvrdosti inštalovaných mechanických montážnych dielov. Poskytujú praktické riešenie na posudzovanie tvrdosti rôznych komponentov v mechanických zostavách, čím zabezpečujú kvalitu a spoľahlivosť. Schopnosť merať tvrdosť priamo na zmontovaných dieloch bez demontáže robí z prenosných tvrdomerov Leeb cenné nástroje na kontrolu kvality a údržbu v mechanických aplikáciách.

Triedenie materiálov: Prenosné tvrdomery Leeb sa používajú na triedenie materiálov v skladoch kovových materiálov, kde je rýchle a presné meranie tvrdosti nevyhnutné na kategorizáciu materiálov na základe ich tvrdosti. Tieto zariadenia umožňujú efektívne triedenie kovových materiálov na základe ich tvrdosti, čím zabezpečujú správny výber materiálu pre konkrétne aplikácie a zlepšujú procesy správy materiálov v skladoch.

Ťažké obrobky a obmedzené priestory: Prenosné tvrdomery Leeb sú vhodné na testovanie ťažkých obrobkov s veľmi obmedzeným priestorom, kde tradičné stolové tvrdomery nemusia byť praktické alebo použiteľné. Kompaktná veľkosť a prenosnosť týchto zariadení umožňujú testovanie tvrdosti v stiesnených priestoroch alebo na veľkých obrobkoch, kde je prístup obmedzený, čo poskytuje flexibilitu pri testovaní rôznych komponentov.

Druhy materiálov

Metóda merania tvrdosti podľa Leeba je univerzálna a použiteľná na širokú škálu materiálov. Tu sú hlavné druhy materiálov, ktoré sú vhodné na meranie tvrdosti podľa Leeba:

Kovy: Skúška tvrdosti podľa Leeba sa bežne používa na skúšanie rôznych kovových materiálov, vrátane legovanej ocele, nehrdzavejúcej ocele, šedej liatiny, tvárnej liatiny, ocele, železa, hliníka a medi. Táto metóda je obzvlášť účinná pri meraní tvrdosti oceľových výrobkov, liatej ocele a liatiny, čo z nej robí cenný nástroj na posudzovanie tvrdosti kovových komponentov v rôznych odvetviach priemyslu.

Zliatiny: Tvrdomer Leeb je vhodný na testovanie zliatin, ktoré sú kombináciami kovov alebo kovu s inými prvkami. Zliatiny ako legovaná nástrojová oceľ, meď, bronz a iné kovové zliatiny možno efektívne testovať pomocou metódy testovania tvrdosti Leeb. Schopnosť presne merať tvrdosť zliatin je nevyhnutná pre kontrolu kvality a charakterizáciu materiálov v odvetviach, kde prevládajú zliatinové komponenty.

Keramika: Hoci to nie je výslovne uvedené v poskytnutých zdrojoch, metóda skúšania tvrdosti Leeb sa môže použiť aj na keramiku. Keramika je materiál, ktorý možno podrobiť skúške tvrdosti s cieľom vyhodnotiť jeho odolnosť voči deformácii a poškriabaniu, čo z neho robí vhodného kandidáta na skúšku tvrdosti Leeb. Tvrdosť keramiky je kľúčová v aplikáciách, kde sú integrita povrchu a odolnosť voči poškriabaniu základnými faktormi pre výkon a životnosť, čo zdôrazňuje dôležitosť skúšania tvrdosti v tejto kategórii materiálov.

Iné materiály: Metóda merania tvrdosti podľa Leeba sa môže použiť aj na testovanie materiálov okrem kovov a zliatin. Univerzálnosť tvrdomera podľa Leeba umožňuje testovanie širokej škály materiálov, vrátane elastomérov, polymérov, plastov, fólií, hornín a minerálov, v závislosti od konkrétnych požiadaviek aplikácie a vlastností materiálu.

Odvetvia

Tu sú odvetvia, ktoré bežne používajú metódu merania tvrdosti Leeb:

Výrobný priemysel: Výrobný priemysel vo veľkej miere využíva metódu merania tvrdosti podľa Leeba na meranie tvrdosti materiálov, ako je oceľ, železo, hliník a meď. Tento priemysel sa spolieha na meranie tvrdosti na kontrolu kvality a zabezpečenie toho, aby komponenty spĺňali špecifikované požiadavky na tvrdosť. Meranie tvrdosti je základom výrobných procesov na posúdenie trvanlivosti, pevnosti a kvality materiálov používaných pri výrobe širokej škály produktov v rôznych odvetviach výrobného priemyslu.

Strojárstvo: V strojárstve sa tvrdomery Leeb používajú na testovanie inštalovaných mechanických montážnych dielov, ložísk, skrutiek, svorníkov a iných mechanických komponentov. Táto aplikácia zabezpečuje, že mechanické diely spĺňajú normy tvrdosti pre výkon a spoľahlivosť. Schopnosť merať tvrdosť v rôznych mechanických komponentoch je kľúčová pre udržanie noriem kvality a zabezpečenie integrity mechanických systémov v odvetviach, ako je automobilový priemysel, letecký priemysel a výroba strojov.

Stavebný priemysel: Stavebný priemysel využíva Leebovu skúšku tvrdosti na kontrolu stacionárnych konštrukcií, ako sú mostné haly a potrubia používané na prepravu ropy a plynu. Skúška tvrdosti v tomto odvetví pomáha zabezpečiť konštrukčnú integritu a bezpečnosť stavebných materiálov a komponentov. Posúdením tvrdosti stavebných materiálov môže stavebný priemysel overiť kvalitu, trvanlivosť a vhodnosť materiálov pre konkrétne použitie v projektoch stavebnej infraštruktúry.

Ťažké stroje a zariadenia: Odvetvia zaoberajúce sa ťažkými strojmi a zariadeniami využívajú Leebovu skúšku tvrdosti na analýzu porúch tlakových nádob, parných turbínových generátorov a iných zariadení. Táto aplikácia pomáha diagnostikovať poruchy a určiť vlastnosti materiálov, ktoré sú kritické pre bezpečnosť zariadení. Schopnosť vykonávať skúšky tvrdosti na ťažkých obrobkoch s obmedzeným priestorom je obzvlášť cenná v odvetviach, kde je potrebné testovať tvrdosť veľkých strojových komponentov.

Sklady kovových materiálov: Sklady kovových materiálov používajú tvrdomery Leeb na triedenie materiálov podľa úrovne tvrdosti. Táto aplikácia zabezpečuje správnu kategorizáciu kovových materiálov podľa ich tvrdosti, čo uľahčuje efektívne procesy riadenia materiálov v skladoch. Využitím tvrdomerov Leeb na triedenie materiálov môžu sklady kovových materiálov zefektívniť riadenie zásob a zabezpečiť, že materiály sa používajú primerane podľa ich tvrdosti.

Obmedzenia

Metóda merania tvrdosti podľa Leeba, hoci sa široko používa na hodnotenie tvrdosti materiálov, má určité obmedzenia, ktoré by používatelia mali poznať.

Hmotnosť a tuhosť vzorky: Jedno z kľúčových obmedzení metódy merania tvrdosti podľa Leeba súvisí s hmotnosťou a tuhosťou testovanej vzorky. Ak vzorka nemá dostatočnú hmotnosť a tuhosť, môže absorbovať veľkú časť nárazu, čo vedie k nepresným výsledkom. Ideálna hmotnosť vzorky pre presné testovanie je ≥5 kg (10 libier) a vzorky s nižšou hmotnosťou môžu vyžadovať dodatočnú podporu alebo spojenie s ťažším materiálom.

Príprava vzorky: Príprava povrchu vzorky je rozhodujúca pre presné testovanie tvrdosti. Vzorky by mali mať rovný, čistý a kovovo lesklý povrch bez vrstiev oxidu, hrdze alebo iných nečistôt. Akékoľvek zmeny vzorky spôsobené spracovaním za studena alebo tepelným spracovaním môžu ovplyvniť presnosť výsledkov testu tvrdosti.

Drsnosť a zakrivenie povrchu: Drsnosť povrchu vzorky v testovacích bodoch musí spĺňať špecifické požiadavky (Ra ≤ 1,6) a polomer zakrivenia testovacieho a blízkeho povrchu by mal byť väčší ako 30 mm. Ak povrch vzorky nie je rovný, mali by sa použiť vhodné podporné krúžky a sonda testeru musí byť počas celého testu čo najbližšie k kolmici na testovaný povrch.

Hrúbka vzorky a absorpčná vrstva: Vzorky musia byť dostatočne hrubé a mať dostatočnú povrchovú absorpčnú vrstvu pre presné meranie tvrdosti. Požiadavky na hrúbku vzorky a povrchovú absorpčnú vrstvu sa líšia v závislosti od typu použitého nárazového zariadenia. Vzorky, ktoré nespĺňajú tieto požiadavky na hrúbku, môžu viesť k nepresným meraniam tvrdosti.

Magnetizácia a teplota: Vzorky by nemali byť magnetizované, pretože magnetické pole môže rušiť signál nárazového zariadenia, čo vedie k nepresným výsledkom. Okrem toho by povrchová teplota vzorky mala byť nižšia ako 250 °F (120 °C), aby bolo zabezpečené presné meranie tvrdosti.

Miesto testovania a vzdialenosť od okraja: Miesto testovania by malo byť v minimálnej vzdialenosti od okraja dielu, aby sa zabránilo okrajovým efektom. Odporúča sa testovať minimálne 5 mm (0,2 palca) od okraja, pričom pre presné meranie tvrdosti je vhodnejšia vzdialenosť 10 mm (0,5 palca) alebo väčšia.

Záverom možno konštatovať, že metóda merania tvrdosti podľa Leeba ponúka prenosné, efektívne a univerzálne riešenie na posudzovanie tvrdosti širokej škály materiálov v rôznych odvetviach priemyslu. Hoci táto metóda poskytuje mnoho výhod, ako je prenosnosť, nákladová efektívnosť a jednoduchosť použitia, má aj určité obmedzenia, ktoré by používatelia mali zohľadniť, aby dosiahli presné a spoľahlivé merania tvrdosti.

Pre efektívne využívanie tejto techniky je nevyhnutné pochopiť princípy metódy merania tvrdosti podľa Leeba, jej rozsah použitia a typy materiálov vhodných na testovanie. Odvetvia ako výroba, strojárstvo, stavebníctvo, ťažké strojárstvo a sklady kovových materiálov využívajú praktickosť a pohodlie merania tvrdosti podľa Leeba na zabezpečenie kvality materiálov, konštrukčnej integrity a bezpečnosti zariadení.

Uvedomením si obmedzení súvisiacich s hmotnosťou vzorky, tuhosťou, prípravou povrchu, drsnosťou, zakrivením, hrúbkou, magnetizáciou, teplotou a blízkosťou miesta testovania k okrajom môžu používatelia optimalizovať svoje procesy testovania tvrdosti a zvýšiť presnosť výsledkov. Správna manipulácia so vzorkami a dodržiavanie pokynov na testovanie sú kľúčové pre zmiernenie týchto obmedzení a získanie presných meraní tvrdosti.

Celkovo zostáva metóda skúšania tvrdosti Leeb cenným nástrojom pre kontrolu kvality, charakterizáciu materiálov, analýzu porúch a triedenie materiálov v rôznych priemyselných prostrediach. Vyvážením jej výhod s vedomím jej obmedzení a osvedčených postupov môžu používatelia využiť výhody skúšania tvrdosti Leeb na zabezpečenie spoľahlivosti a výkonu materiálov a komponentov v ich príslušných aplikáciách.

Odpoveď spoločnosti TEQTO na prenosné meranie tvrdosti podľa Leeba je séria TQ-3C

TQ-3C je ďalší vysoko presný ručný prístroj navrhnutý pre náročné výrobné a podmienky v teréne. Tento tvrdomer, ktorý pracuje na základe Leebovej metódy, poskytuje spoľahlivú kontrolu tvrdosti rôznych materiálov, vrátane konštrukčných, nástrojových, koróziivzdorných, žiaruvzdorných a nekorozívnych ocelí a zliatin, ako aj zliatin neželezných kovov, liatiny, hliníka, bronzu a mosadze. Je vhodný na meranie tvrdosti komponentov s povrchovým kalením a vysokofrekvenčným prúdovým kalením, ako aj komplexne tvarovaných predmetov.
