Čo je to metóda UCI?

Vynález Clausa Kleesattela, metóda ultrazvukovej kontaktnej impedancie (UCI), sa používa v kovospracujúcom priemysle už viac ako pol storočia.

Metóda skúšania tvrdosti UCI je nedeštruktívna skúšobná metóda, ktorá využíva ultrazvukovú kontaktnú impedanciu na meranie tvrdosti materiálov. Je obzvlášť užitočná pri skúšaní kovov a zliatin, pretože poskytuje presné a spoľahlivé výsledky bez poškodenia skúšobnej vzorky. Metóda UCI je založená na princípe, že frekvenčný posun ultrazvukovej vlny je úmerný veľkosti vtlačku vytvoreného diamantovým vtlačkom Vickers. Tento vzťah umožňuje určiť hodnotu tvrdosti Vickers, ktorá je mierou odolnosti materiálu proti penetrácii pri špecifickom zaťažení.

Princípy testovania tvrdosti UCI

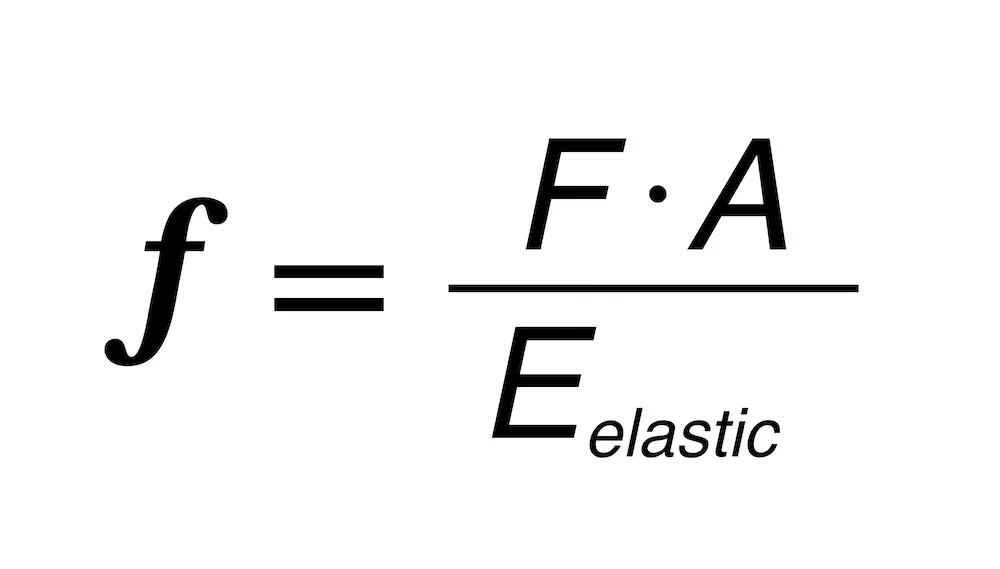

Metóda testovania tvrdosti UCI funguje tak, že kovová tyč s diamantovým indentorom Vickers pripevneným na jej konci je pomocou piezoelektrických snímačov rozkmitaná do pozdĺžnych oscilácií s frekvenciou približne 70 kHz. Pri pôsobení testovacieho zaťaženia dochádza k posunu frekvencie, keď diamant preniká do materiálu, pričom posun frekvencie je väčší pri väčších vtlačkoch a menší pri tvrdších materiáloch. Posun frekvencie je úmerný veľkosti vtlačeniny vytvorenej diamantom Vickers, čo je popísané rovnicou:

Frekvenčný posun (f) je úmerný ploche vtlačku (A) vytvorenému diamantom Vickers, sile pôsobiacej pri skúške (F) a Youngovmu modulu pružnosti materiálu (E elastic).

Rozdiely v Youngovom module medzi materiálmi vedú k odlišným súborom kriviek. Je potrebné poznamenať, že určité zliatiny ocele, ako napríklad Cr-Mn ocele, patria do tej istej triedy materiálov vďaka ich konzistentnému Youngovmu modulu. Materiály ako austenitické nehrdzavejúce ocele, duplexné ocele alebo Inconel však môžu vyžadovať individuálnu kalibráciu voči vhodnej referencii. Okrem toho môže byť potrebné zohľadniť aj drsnosť povrchu. Preto je dôležité zachovať podobnosť v spracovaní materiálov.

Výhody používania prenosných zariadení na meranie tvrdosti metódou UCI

Prenosné zariadenia na meranie tvrdosti, ako napríklad zariadenia využívajúce metódu UCI (Ultrasonic Contact Impedance), ponúkajú oproti tradičným stolným zariadeniam na meranie tvrdosti niekoľko výhod:
1. Hodnotenie na mieste: Prenosné zariadenia umožňujú meranie tvrdosti na mieste, čo môže byť obzvlášť užitočné pri kontrole komponentov, ktoré nie je možné premiestniť alebo sú ťažko prístupné, komplexných geometrií, ako sú ozubené kolesá a ohyby rúrok.
2. Flexibilita: Prenosné zariadenia umožňujú merania na ťažko dostupných miestach a počas výrobného, výrobného alebo montážneho procesu, pretože nie sú obmedzené na vertikálnu polohu ako konvenčné stacionárne zariadenia na skúšanie tvrdosti.
3. Rýchlosť a ekonomickosť: Prenosné zariadenia na skúšanie tvrdosti UCI dokážu vykonávať skúšobný postup relatívne rýchlo, vďaka čomu sú vhodné na použitie vo výrobných prostrediach a pri údržbárskych prácach.
4. Nedeštruktívne: Na rozdiel od tradičných metód skúšania tvrdosti, ako sú skúšky Rockwell, Brinell alebo Vickers, ktoré vyžadujú, aby sa skúšaný kus priniesol k skúšobnému zariadeniu, skúšanie tvrdosti UCI je nedestruktívne, pretože nevyžaduje odstránenie materiálu zo skúšaného vzorku.

5. Presnosť: Metóda UCI poskytuje presné merania tvrdosti, najmä u jemnozrnných, homogénnych materiálov, ktoré majú dostatočnú hmotnosť a hrúbku, aby sa eliminovali vplyvy sympatických oscilácií a ohybových vĺn spôsobených vibráciami hrotu sondy.
6. Univerzálnosť: Metóda UCI je vhodná na testovanie malých dielov, tenkostenných výrobkov, komponentov s ťažkým prístupom k testovanej oblasti a povrchovo tvrdených vrstiev.

Druhy materiálov

Metóda UCI (Ultrasonic Contact Impedance) je univerzálna a vhodná na testovanie rôznych druhov materiálov. Podľa poskytnutých zdrojov sa metóda UCI môže použiť na testovanie tvrdosti:

1. Jemnozrnných materiálov akéhokoľvek tvaru a veľkosti, najmä v prípadoch, keď je potrebné spracovať vlastnosti materiálu s úzkymi toleranciami, napríklad pri určovaní deformácie pri kovaní dielov.
2. Malých dielov, tenkostenných výrobkov a komponentov s ťažkým prístupom k testovanej oblasti, vrátane povrchovo tvrdených vrstiev.
3. Sériových dielov po tepelnom spracovaní, po povrchovej úprave, zvaroch a meraní tvrdosti povlaku na hĺbkotlačových valcoch.
4. Materiálov s rôznymi hodnotami Youngovho modulu, pretože frekvenčný posun v metóde UCI závisí od tejto konštanty materiálu.
5. Komponentov, kde klasické metódy merania tvrdosti, ako sú Vickers, Rockwell alebo Brinell, nie sú praktické alebo možné, napríklad pri kontrole prichádzajúceho tovaru, kontrole výroby alebo údržbe integrovaných komponentov.

Odvetvia

Medzi odvetvia, v ktorých sa metóda UCI bežne používa, patria:

1. Letecký priemysel: V leteckom priemysle sa metóda UCI používa na testovanie tvrdosti kritických komponentov, ako sú lopatky turbín, podvozky a konštrukčné prvky, aby sa zabezpečila ich integrita a odolnosť v extrémnych podmienkach.
2. Automobilový priemysel: Výrobcovia automobilov používajú metódu UCI na posudzovanie tvrdosti komponentov motora, prevodoviek, hriadeľov a iných častí, ktoré sú vystavené vysokému namáhaniu a opotrebeniu, čím zabezpečujú kvalitu a výkon.
3. Výroba: Metóda UCI je cenná vo výrobnom priemysle na testovanie tvrdosti obrábaných dielov, nástrojov, foriem a lisovacích foriem s cieľom udržiavať štandardy kvality a optimalizovať výrobné procesy.
4. Ropa a plyn: V sektore ropy a plynu sa metóda UCI používa na hodnotenie tvrdosti potrubí, ventilov a vrtného zariadenia s cieľom predchádzať poruchám a zabezpečiť bezpečnosť v náročných prevádzkových podmienkach.
5. Zdravotnícke zariadenia: Metóda UCI sa používa v odvetví zdravotníckych zariadení na testovanie tvrdosti implantátov, chirurgických nástrojov a zdravotníckeho vybavenia s cieľom splniť regulačné požiadavky a zabezpečiť bezpečnosť pacientov.
6. Elektronika: Výrobcovia elektroniky používajú metódu UCI na posudzovanie tvrdosti komponentov, ako sú dosky s plošnými spojmi, konektory a puzdrá, s cieľom zaručiť spoľahlivosť a dlhú životnosť elektronických zariadení.

7. Baníctvo: V baníctve sa metóda UCI používa na testovanie tvrdosti materiálov používaných v banských zariadeniach, nástrojoch a infraštruktúre, aby odolali abrazívnym podmienkam a podmienkam s vysokým nárazom.
8. Stavebníctvo: Metóda UCI nachádza uplatnenie v stavebníctve pri testovaní tvrdosti konštrukčnej ocele, betónu a stavebných materiálov, aby sa zabezpečilo dodržiavanie bezpečnostných a kvalitatívnych noriem.
9. Železničná doprava: Železničné spoločnosti využívajú metódu UCI na posudzovanie tvrdosti koľajníc, kolies a komponentov, aby sa zachovala prevádzková efektívnosť a bezpečnosť železničných dopravných systémov.
10. Námorná doprava: V námornom priemysle sa metóda UCI používa na testovanie tvrdosti komponentov lodí, vrtúľ a námorných konštrukcií, aby odolali korózii a drsným námorným podmienkam.
11. Výroba energie: Testovanie tvrdosti je kľúčové pre posúdenie integrity a zostatkovej životnosti komponentov v prevádzke vo zariadeniach na výrobu energie, ako sú plynové turbíny, parné turbíny a generátory.
12. Kovoobrábanie: Prenosné tvrdomery UCI sa používajú v kovoobrábacom priemysle na meranie tvrdosti skrutiek, svorníkov a iných komponentov.
13. Údržba a výroba: Prenosné tvrdomery UCI sa používajú pri údržbových prácach a kontrole výroby na zabezpečenie kvality a trvanlivosti komponentov.

Obmedzenia

Hoci testovanie tvrdosti UCI ponúka mnoho výhod, je potrebné zohľadniť aj niektoré obmedzenia:
1. Závislosť od používateľa: Presnosť testovania tvrdosti UCI môže ovplyvniť zručnosť a skúsenosti obsluhy, pretože táto metóda môže byť viac závislá od používateľa, ak sa test nevykonáva na stabilnom mieste kolmom na testovanú plochu.
2. Veľkosť vtlačku: Metóda môže byť menej presná v prípade malých vtlačkov, pretože aj mierny pohyb sondy počas testu môže výrazne ovplyvniť výsledok merania.
3. Kalibrácia: Na zabezpečenie presnosti výsledkov testu je potrebná správna kalibrácia a na dosiahnutie presných výsledkov pre konkrétne materiály by sa mali použiť kalibračné vzorky so známymi hodnotami tvrdosti.
4. Najvhodnejšie pre homogénne materiály: Metóda UCI je najvhodnejšia pre materiály s homogénnou mikroštruktúrou. Malá veľkosť vzorkovanej plochy nie je schopná poskytnúť konzistentné a spoľahlivé výsledky na väčšine liatych a kovaných materiálov.

Záverom možno konštatovať, že metóda skúšania tvrdosti UCI s použitím prenosného zariadenia ponúka nedeštruktívne a rýchle riešenie na meranie tvrdosti kovov a zliatin v rôznych odvetviach priemyslu. Hoci existujú obmedzenia, ktoré je potrebné zohľadniť, výhody posudzovania na mieste a schopnosť testovať na ieste robia z testovania tvrdosti UCI cenný nástroj na udržanie integrity a trvanlivosti komponentov v energetike, kovospracujúcom priemysle a iných odvetviach.

Odpoveď spoločnosti TEQTO na prenosné meranie tvrdosti UCI sú prístroje Série TQ-4C

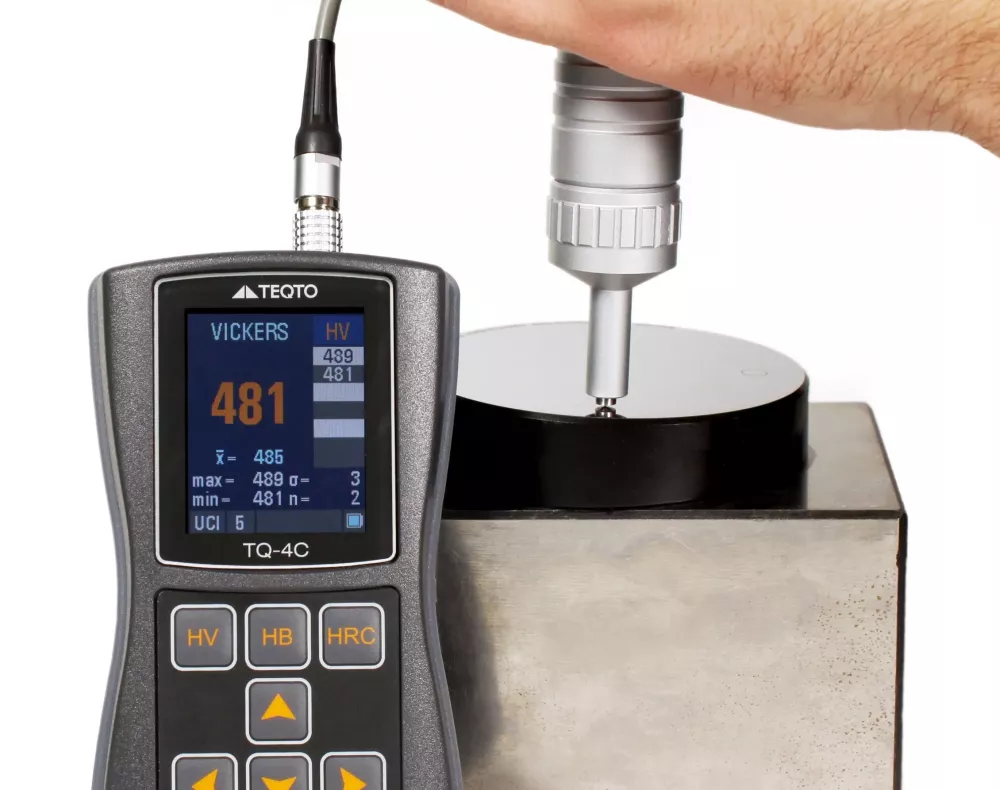

TQ-4C je vysoko presný ručný prístroj určený pre náročné výrobné a terénne podmienky. Tento tvrdomer, ktorý pracuje na báze metódy ultrazvukovej kontaktnej impedancie (UCI), je špeciálne prispôsobený na meranie tvrdosti uhlíkových konštrukčných ocelí podľa základných stupníc tvrdosti, ako sú Brinell (HB), Rockwell (HRC) a Vickers (HV). Je vhodný pre širokú škálu materiálov, vrátane žiaruvzdorných, koróziivzdorných a nekorozívnych ocelí, ako aj pokovovaných povrchov a predmetov so zložitými konfiguráciami.

TQ-4Combi je vysoko presný ručný prístroj vybavený úplne novým softvérom, navrhnutý pre nedeštruktívne testovanie kvality výroby. Kombinuje výhody metód UCI a Leeb pre presnú kontrolu tvrdosti kovov a zliatin. Vhodný pre širokú škálu aplikácií, vrátane uhlíkových a konštrukčných ocelí, predmetov s tvrdým povrchom, tepelne odolných a koróziivzdorných ocelí, neželezných kovov a zliatin, galvanizovaných povlakov, predmetov so zložitou konfiguráciou, tenkostenných a malých predmetov, ako aj veľkých predmetov a ťažkých zariadení.
