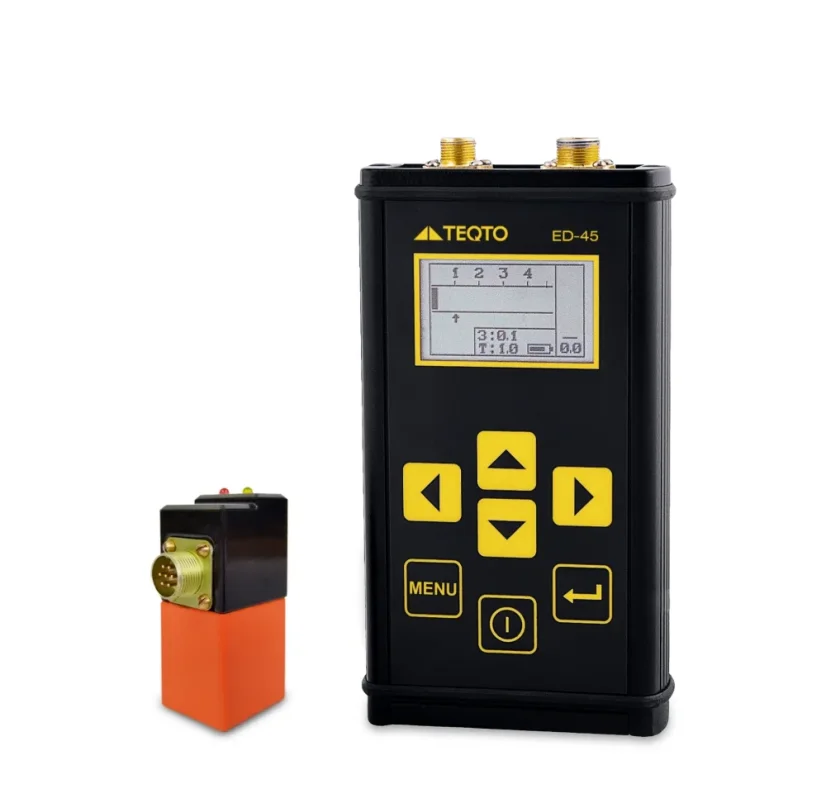

ED-45

Novinka

Ručný prístroj špeciálne navrhnutý na detekciu trhlín a meranie ich hĺbky, ktorý je obzvlášť účinný pri identifikácii trhlín spôsobených koróziou v dôsledku napätia vo feromagnetických kovových konštrukciách, a to aj pod vrstvami korózie alebo ochranného povlaku.

Tento detektor chýb uľahčuje meranie hĺbky korozívneho poškodenia a hrúbky ochranného povlaku, pričom kombinuje magnetické a vírivé prúdové metódy na detekciu chýb. Táto jedinečná funkcia umožňuje používateľom kontrolovať výrobky s drsnými korodovanými povrchmi a merať cez rôzne hrúbky izolačného povlaku bez potreby dodatočného prispôsobenia. viac

Kód produktu: P00229 Doprava a platba

Tento detektor chýb uľahčuje meranie hĺbky korozívneho poškodenia a hrúbky ochranného povlaku, pričom kombinuje magnetické a vírivé prúdové metódy na detekciu chýb. Táto jedinečná funkcia umožňuje používateľom kontrolovať výrobky s drsnými korodovanými povrchmi a merať cez rôzne hrúbky izolačného povlaku bez potreby dodatočného prispôsobenia.

Použitie

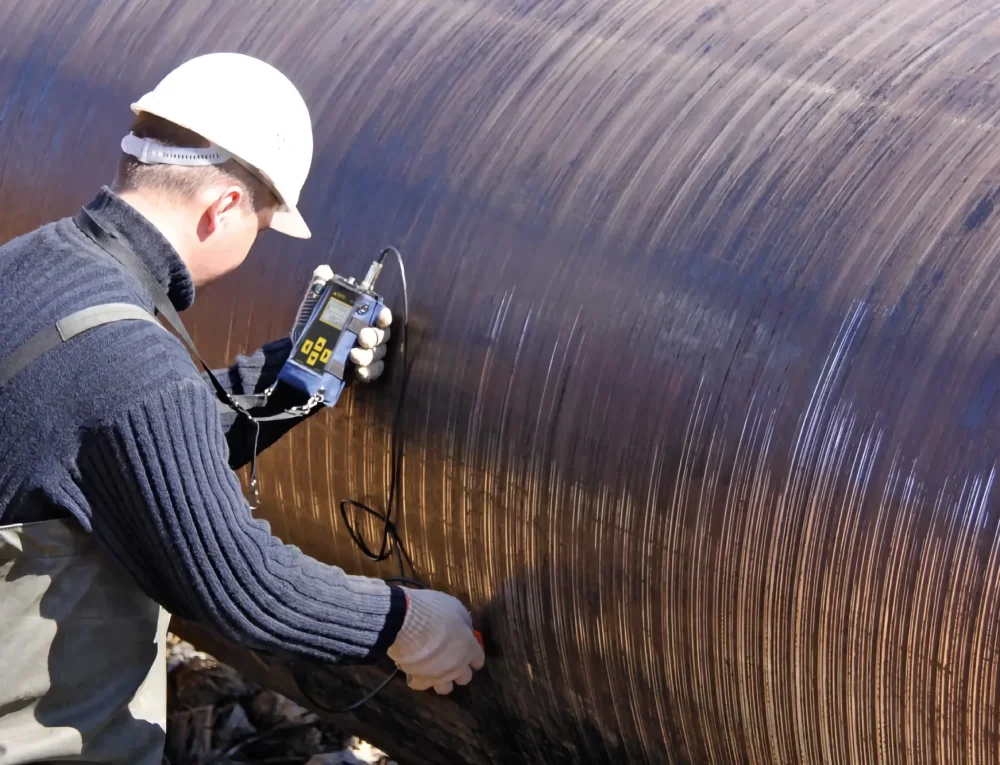

- Potrubia a potrubné rozvody
- Ropovody a plynovody
- Nádrže a tlakové nádoby
- Objekty na výrobu energie
- Konštrukčné detaily, stroje a mechanizmy

Využitie:

Defektoskop vírivých prúdov ED-45 je navrhnutý pre použitie v priemyselných podmienkach, priamo v teréne a nevyžaduje žiadne dodatočné nastavenia pre:

- Hrubé a skorodované povrchy (napr. použité rúry, konštrukčné časti, mechanizmy);
- Vlhké a znečistené povrchy;
- Povrchy s premenlivou hrúbkou izolačného povlaku.

Prevádzkové režimy:

Režim merania	Parametre
Hľadanie lomov spôsobených koróziou pod napätím so súčasnou detekciou ich hĺbky a monitorovaním hrúbky izolačného povlaku	Ak je hrúbka izolačného náteru od 0 do 4 mm
Hľadanie lomov spôsobených koróziou pod napätím	Ak je hrúbka izolačného náteru do 10 mm

Technické špecifikácie:

Charakteristika	Hodnota
Minimálna šírka trhliny	0,05 mm
Minimálna detekovateľná dĺžka trhliny	10 mm
Rozsah detekovateľnej hĺbky trhliny	0,3 - 5 mm
Nepresnosť merania hĺbky trhliny	0,2 mm + 0,1H ( (kde "h" je výška trhliny)
Rozsah merania hrúbky izolačného náteru	0 - 6 mm
Nepresnosť merani hrúbky izolačného náteru	10 %
Maximálna hrúbka izolačného nteru na detekciu trhlín	do 10 mm
Prevádzková teplota defektoskopu	-15 .... +40°С
Rozmery defektoskopu	150 x 80 x 35 mm
Rozmery sondy	25 x 25 x 60 mm
Hmotnosť prístroja spolu so sondou	0,5 kg
Napájanie	je samostatný, napájaný 2 Ni-MH batériami (1,2 V) alebo podobnými batériami, alebo batériami typu AA 1,5 V ALK
Doba prevádzky najedny batérie	10 hodín
Zobrazenie stavu nabitia batérií	Áno
Záruka	1 rok

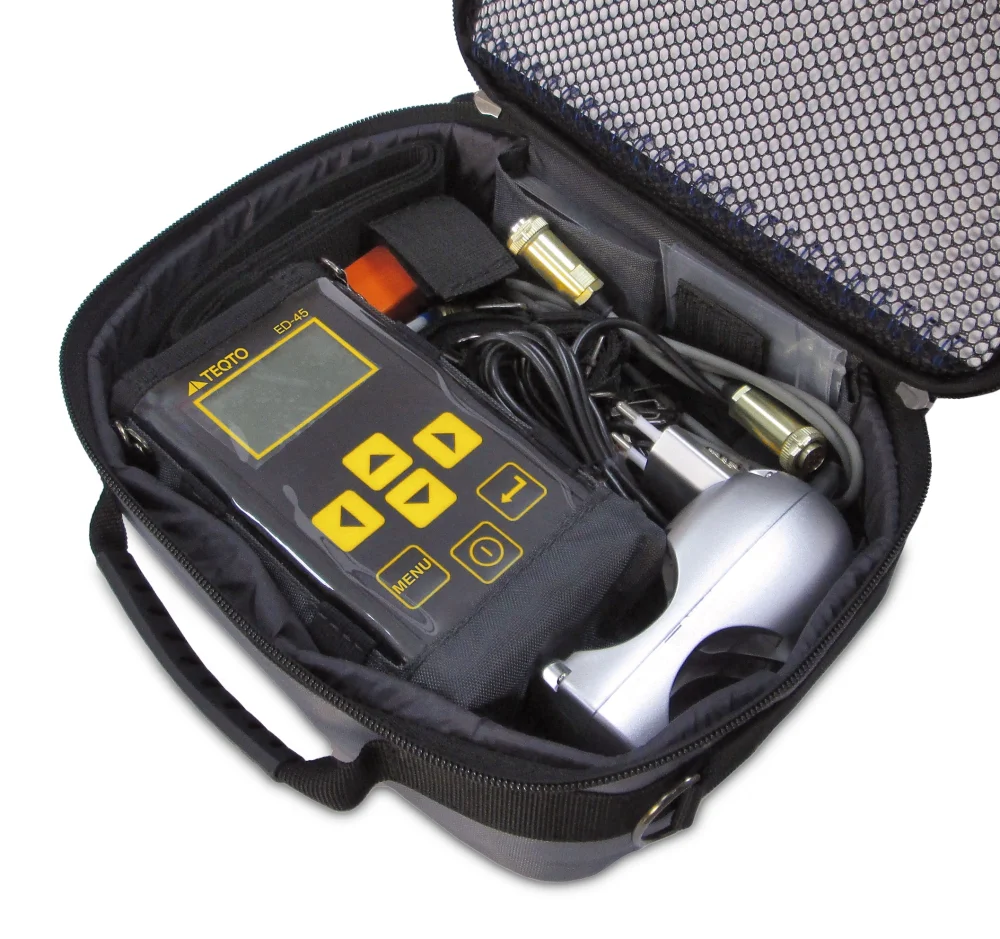

Dodávka obsahuje

- Elektronická jednotka

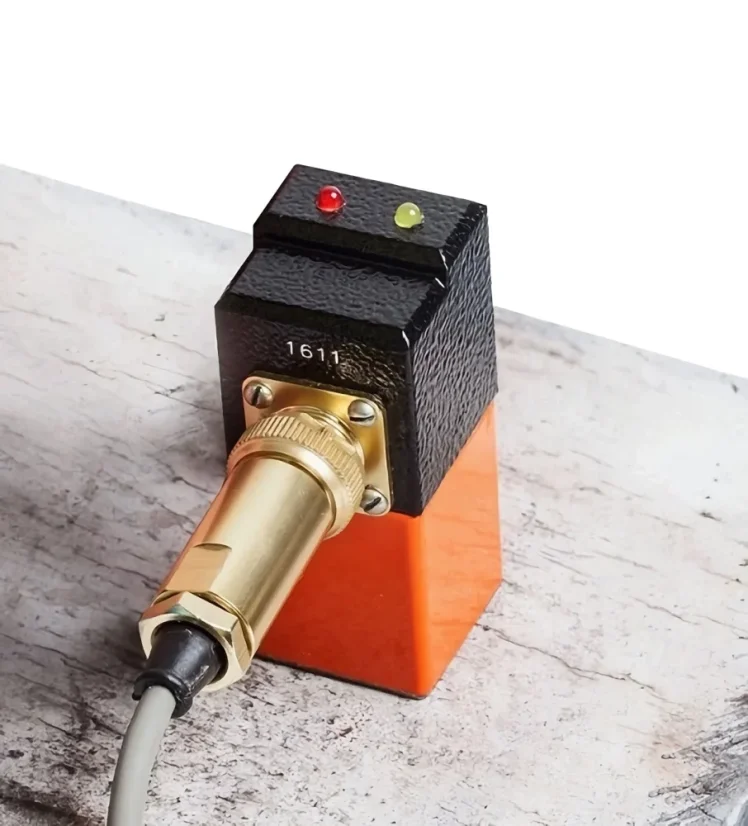

- Sonda N-45
- Kábel na pripojenie senzora k elektronickej jednotke
- Dva vzorky 2 mm trhlín
- Vzorka izolačnej hrúbky
- Akumulátor (sada 2 ks, nainštalované v zariadení)
- Nabíjačka
- Slúchadlá s adaptérom
- Ochranné puzdro
- Taška na skladovanie a prepravu
