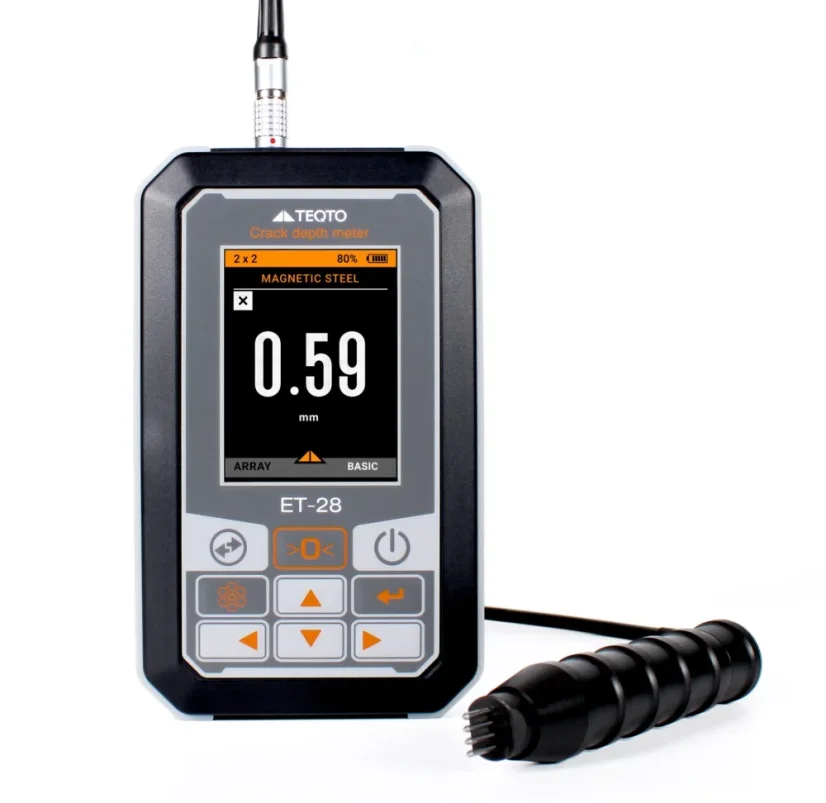

ET-28 Prístroj na meranie trhlín

Vysoko presný ručný prístroj, ktorý je špeciálne navrhnutý na meranie hĺbky trhlín na rôznych kovoch a zliatinách, vrátane nehrdzavejúcej ocele a duralu, ktoré boli predtým zistené inými metódami.

Prístroj hĺbky trhlín funguje na princípe merania elektrického potenciálu striedavého prúdu a v porovnaní s tradičnými metódami poskytuje rýchle a presné meranie hĺbky. Najúčinnejšie funguje v kombinácii s inými metódami odhaľovania trhlín, ako je magnetická, kapilárna alebo vírivoprúdová skúška.

Použitie
- Hriadele, valce, valcovne, stavebné komponenty, stroje a mechanizmy
- Rúry, potrubia, ropovody a plynovody
- Tlakové nádoby
- Zariadenia pre energetický priemysel

Prevádzkové výhody

- Vhodný na meranie feromagnetických aj neferomagnetických materiálov (napr. nehrdzavejúca oceľ, zliatiny hliníka).
- Široký rozsah merania od 0,2 do 100,0 mm.
- Minimálny vplyv elektromagnetických vlastností materiálu na výsledky merania.
- Vybavený rôznymi typmi sond na kontrolu výrobkov nepravidelných tvarov.
- Pohyblivé pružinové kontaktné elektródy na sonde umožňujú meranie na zakrivených povrchoch.
- Vhodný na použitie v teréne, dielni a laboratóriu.

Fázy merania hĺbky trhlín

- Nastavenie „0“ – meranie na nepoškodenom mieste objektu.

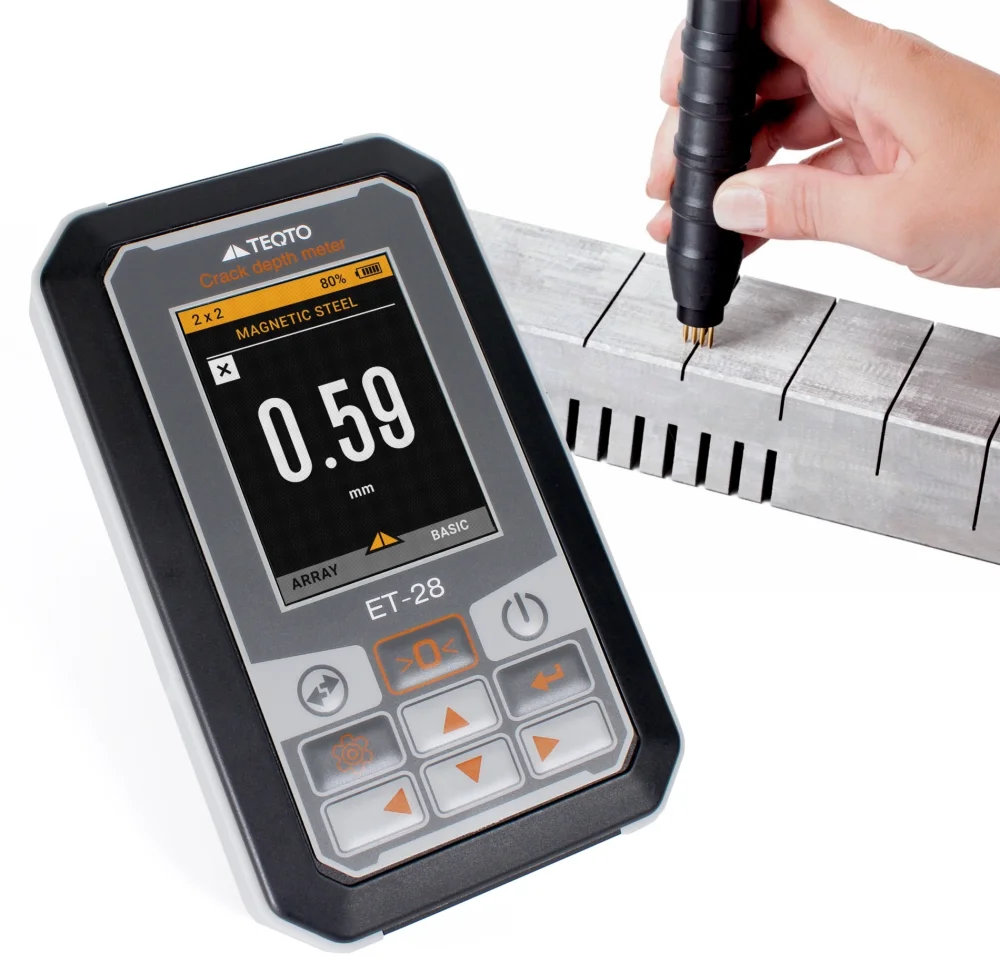

- Meranie hĺbky trhlín – umiestnite kontaktné elektródy na opačné strany trhliny a na obrazovke sa zobrazí meranie hĺbky v mm.

Požiadavky na kontrolované objekty

- Drsnosť povrchu 40 Rz (10 Ra) alebo menej.
- Stabilný elektrický kontakt s elektródami sondy.

Technické špecifikácie

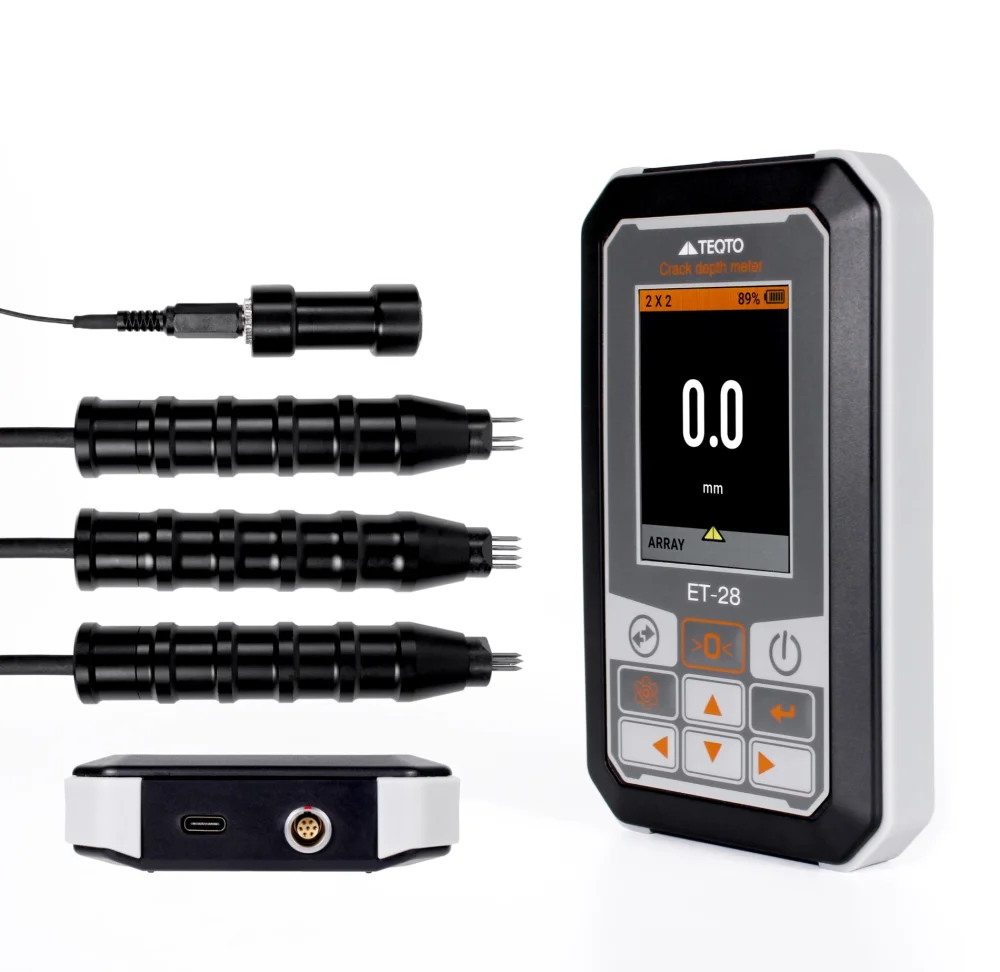

Obsah dodávky

- Prístroj ET-28
- Batéria
- Sonda „1×4“
- Testovací blok s 3 prasklinami
- Nabíjačka
- Mäkké puzdro
- Manžeta na upevnenie zariadenia
- Taška na prenášanie a skladovanie

Príslušenstvo
- Sonda „2×2“ pre ťažko dostupné miesta (napr. výplne)
- Sonda „3+1“ pre trhliny hlbšie ako 30 mm (s externou elektródou)
