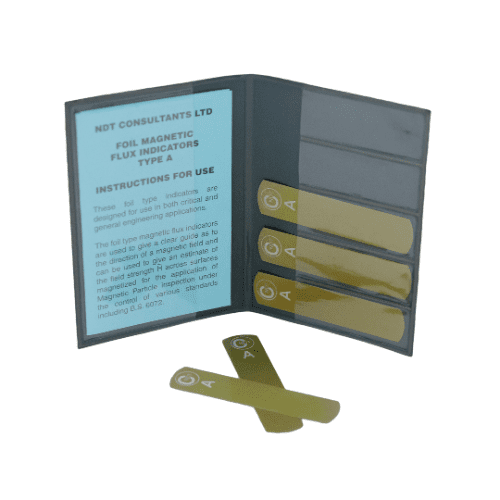

Magnetické indikátory toku TYP A

Popis

Pružné laminované pásiky (typ II) zohrávajú kľúčovú úlohu pri zisťovaní indukovaných magnetických polí počas kontroly leteckých komponentov pomocou magnetickej kontroly. Indikátory toku poskytujú vynikajúci dôkaz o smere(och) a sile magnetického poľa. Sú navrhnuté tak, aby reagovali špeciálne na tangenciálnu zložku poľa „H“ vo vzduchu nad zmagnetizovanými obrobkami.

Indikátory sa môžu pooužiť na semikvantitatívny odhad intenzity poľa, keď je obrobok zmagnetizovaný pomocou techniky prúdového toku so striedavým prúdom. Pri použití iných metód magnetizácie, napríklad cievky, sa vo vzduchu vytvára magnetické pole. V takýchto prípadoch bude indikátor reagovať na toto pole bez ohľadu na to, či je prítomný feromagnetický predmet alebo nie.

Ak chcete tieto ukazovatele správne používať, postupujte podľa týchto štyroch kľúčových krokov:

1) Pripevnite jeden indikátor na obrobok a zarovnajte jeho dlhú os so smerom očakávanej chyby.
2) Pripevnite druhý indikátor kolmo na prvý.
3) Zmagnetizujte obrobok štandardnými postupmi a naneste magnetickú detekčnú tekutinu.
4) Pred kontrolou indikátorov nechajte magnetizáciu trvať minimálne 3 sekundy, aby sa umožnila migrácia častíc.

Tieto fóliové indikátory sú vhodné na širokú škálu technických aplikácií, kritických aj všeobecných. Slúžia ako neoceniteľné pomôcky na určenie smeru magnetického poľa a odhad intenzity poľa na zmagnetizovaných povrchoch. Tieto indikátory sú navrhnuté v súlade s platnými normami zákazníka a sú ideálne na kontrolu magnetických častíc.

Interpretácia výsledkov:

1) Ak jeden indikátor jasne zobrazuje indikácie, zatiaľ čo druhý nie, znamená to, že smer indukovaného magnetického poľa je v pravom uhle k indikátoru, ktorý zobrazuje indikácie.
2) Ak oba indikátory zobrazujú indikácie, smer indukovaného magnetického poľa leží medzi oboma indikátormi. Rozptýlený charakter indikácií na koncoch môže pomôcť odvodiť smer poľa. V takýchto prípadoch zvážte zmenu polohy indikátorov, aby ste po opätovnom nanesení magnetickej detekčnej tekutiny a zmagnetizovaní dosiahli rozdielne výsledky.
3) Ak ani jeden z indikátorov nevykazuje indikácie, existuje niekoľko možností. Bežne to môže naznačovať nedostatočnú intenzitu indukovaného magnetického poľa v materiáli, aby mohla prebiehať kontrola magnetická kontrola, alebo neprítomnosť vonkajšieho poľa, ktorá môže nastať pri kruhovej magnetizácii.

Je dôležité poznamenať, že posúdenie intenzity poľa je možné len pri použití striedavého prúdu. Ak chcete účinne odhadnúť intenzitu poľa, indikátory namontujte vertikálne, čo umožní ľahké stekanie magnetickej detekčnej tekutiny. Keď sú všetky tri indikátory zreteľne viditeľné, môžete odhadnúť, že indukované pole vo vzduchu nad povrchom obrobku presahuje 2000 ampér/meter. Vodorovná montáž indikátorov neumožňuje odhadnúť intenzitu poľa.
