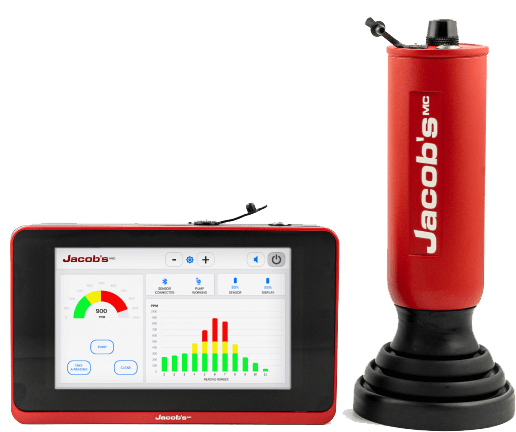

SNIFFER430

Sniffer 430 je najmodernejší systém na detekciu netesností v potrubiach s malým priemerom. Funguje na princípe detekcie netesností pomocou stopovacieho plynu. Stopovací plyn (zmes 5 % vodíka a 95 % dusíka) sa vstrekuje do skúmaného potrubia (podzemného, podlahového alebo iného) pod malým tlakom. Následne sa vykoná kontrola s cieľom zistiť miesto, kde plyn uniká z dierky, trhliny alebo netesného spoja. Detekcia úniku pomocou stopovacieho plynu je vhodná najmä pre vodovodné potrubia s malým priemerom v domoch, záhradách, klimatizačných potrubiach a podobne. Úniky sa dajú ľahko zistiť hlboko pod zemou (3–4 metre), alebo pod betónom. V niektorých prípadoch sa na betóne vykonajú malé vŕtania, aby sa umožnil lepší priechod plynu.

Hlavné výhody systému Sniffer 430 a zariadení na detekciu stopových plynov vo všeobecnosti v porovnaní s akustickými metódami sú:

1) Sniffer 430 detekuje aj malé netesnosti, ktoré nespôsobujú trenie/turbulentný tok.

2) Sniffer 430 nie je obmedzený na žiadny typ potrubných materiálov (kov, plast, kompozitné materiály atď.).

3) Sniffer 430 dokáže efektívne detekovať netesnosti aj pri nízkych tlakoch pod 1 bar.

Systém detekcie únikov Sniffer 430 ponúka v porovnaní s kontrolami pomocou termokamery viacero výhod. Medzi ne patria:

1) Sniffer 430 detekuje skutočný zdroj úniku. Termokamery detekujú horúce/studené miesta, zatiaľ čo skutočný zdroj úniku môže byť vo veľkej vzdialenosti.

2) Na rozdiel od termovíznej kamery, Sniffer 430 detekuje úniky, ktoré nie sú viditeľné voľným okom.

Možné obmedzenia techniky s použitím stopového plynu sú:

1) Na vyšetrenie je potrebný stopový plyn a potrubie by malo byť uzavreté a tlakované plynom.

2) Nereálne je testovať potrubia s veľkým priemerom, pretože je potrebné veľké množstvo plynu.

Zhrnutie:

Systém Sniffer 430 je nevyhnutný pre rýchlu, spoľahlivú a presnú detekciu únikov v  potrubiach, vo vonkajších aj v aplikáciách v priemysle.

Detektor plynu Vodík, plyn H2 Rozlíšenie hodnôt PPM 1 PPM H2 Doba zahrievania senzora plynu 1,5–10 minút (líši sa v závislosti od podmienok prostredia) Prúdenie čerpadla senzora plynu 1,5 litra/min Rýchlosť aktualizácie PPM 1 sekunda Komunikácia medzi senzorom a zariadením Bezdrôtová (Bluetooth BLE4), komunikačná vzdialenosť 10 metrov v otvorenom priestore Veľkosť a typ obrazovky Kapacitný dotykový displej, 7 palcov Napájanie Vymeniteľné Li-Ion 3,7 V 3000 mAh 18650 batérie (2 kusy v zariadení a 1 kus v senzore H2, nie sú súčasťou balenia) Napájací adaptér: Vstup: AC 100–240 V 50–60 Hz Výstup: DC 12 V 5 A Typ elektrickej zástrčky: EÚ (2 kolíky)

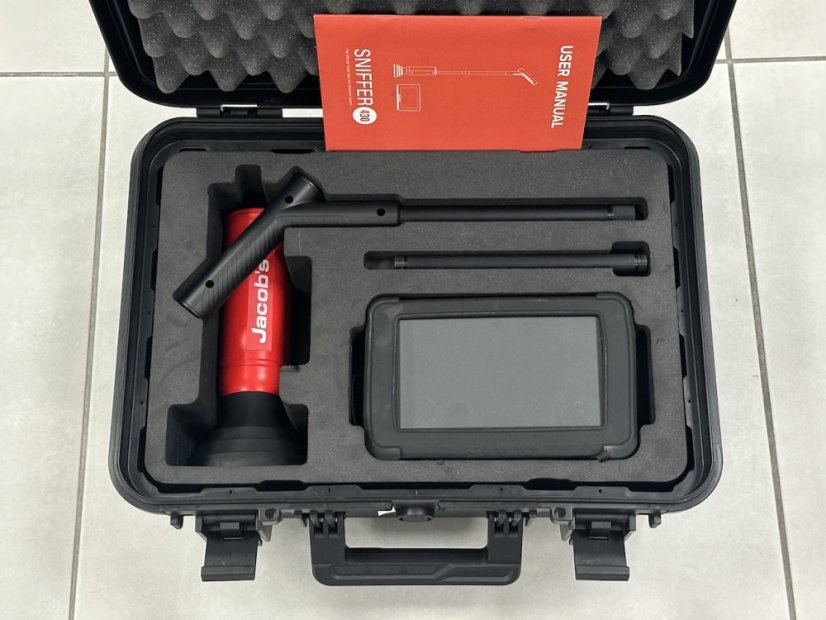

Rozsah prevádzkovej teploty -10 °C až 50 °C Rozmery zariadenia 197 x 121 x 36 mm bez silikónového krytu Rozmery senzora H2 Celková dĺžka: 800 mm Priemer senzora: 60 mm Priemer gumovej prísavky: 100 mm Súprava systému Sniffer430 • Zariadenie Sniffer430. • Senzor Sniffer430 H2. • Napájací adaptér. • Silikónové ochranné puzdro pre • zariadenie Sniffer430. • Pásik na krk a pásik na ruku. • Odolné plastové puzdro. Rozmery balenia 46 x 34 x 19 cm Hmotnosť balenia 5,3 kg
