Špeciálna sonda "3+1"

Špeciálna sonda „3+1“ f, vybavená externou elektródou, je starostlivo navrhnutá na meranie hĺbky trhlín väčších ako 30 mm pomocou prístroja ET-28.

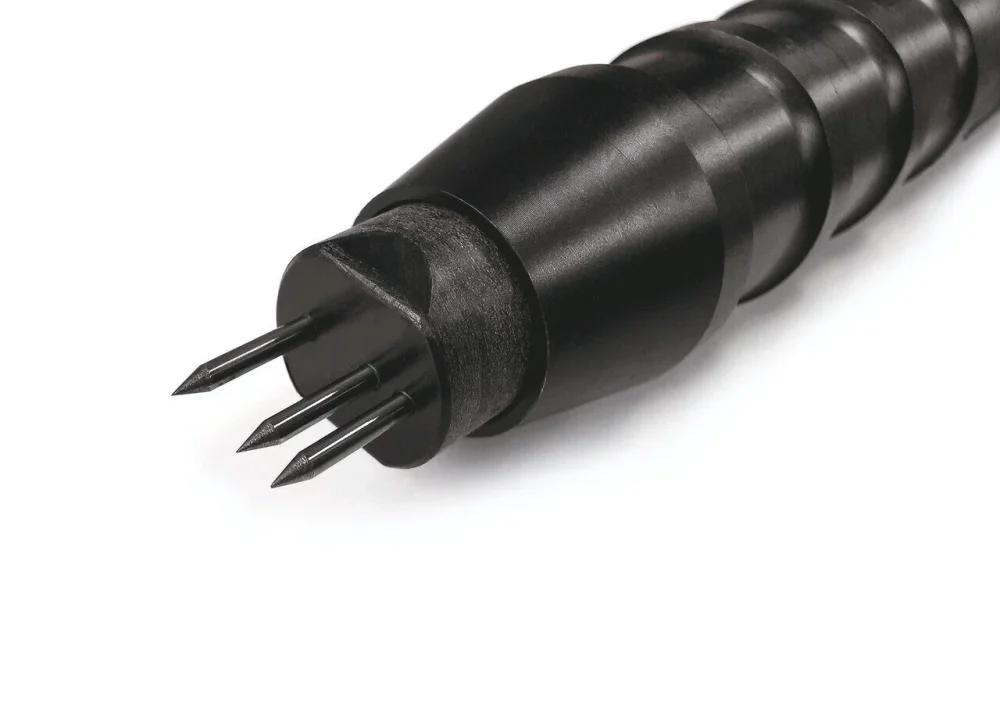

Táto sonda je vybavená štyrmi elektródami, z ktorých tri sú usporiadané v jednej rade a jedna slúži ako externá prúdová elektróda, a ponúka vylepšené funkcie pre presné meranie hĺbky trhlín.

Použitie

Meranie hĺbky trhlín na rôznych kovoch a zliatinách, vrátane nehrdzavejúcej ocele a duralu. Vďaka meraniu elektrického potenciálu striedavým prúdom poskytuje meradlo rýchle a presné hodnotenie hĺbky v porovnaní s tradičnými metódami.

Typické kontrolované objekty

- Hriadele, valce, valcovne a komponenty konštrukcií, strojov a mechanizmov
- Rúry, potrubia a ropovody a plynovody
- Tlakové nádoby
- Zariadenia v energetickom priemysle

Prevádzkové výhody

- Kontrola feromagnetických materiálov.
- Rozsah merania – od 30 do 100 mm.
- Senzor «3+1» umožňuje vykonávať merania na ťažko dostupných miestach.
- Pohyblivé pružinové kontaktné elektródy senzora umožňujú používateľovi vykonávať merania na zakrivených povrchoch.
- Nízky vplyv elektromagnetických vlastností materiálu na výsledok merania.

Pred každým použitím na meranie hĺbky trhlín je nevyhnutné overiť funkčnosť zariadenia pomocou kontrolnej vzorky.

POZOR

Ak zakúpite iba štandardnú sondu „2x2“, prístroj ET-28 vyžaduje dodatočné nastavenie.

Používanie

Pred každým použitím na meranie hĺbky trhlín je nevyhnutné overiť činnosť zariadenia pomocou kontrolnej vzorky.

Fázy merania hĺbky trhlín

- Nastavenie „0“ – meranie na bezchybnom mieste objektu.

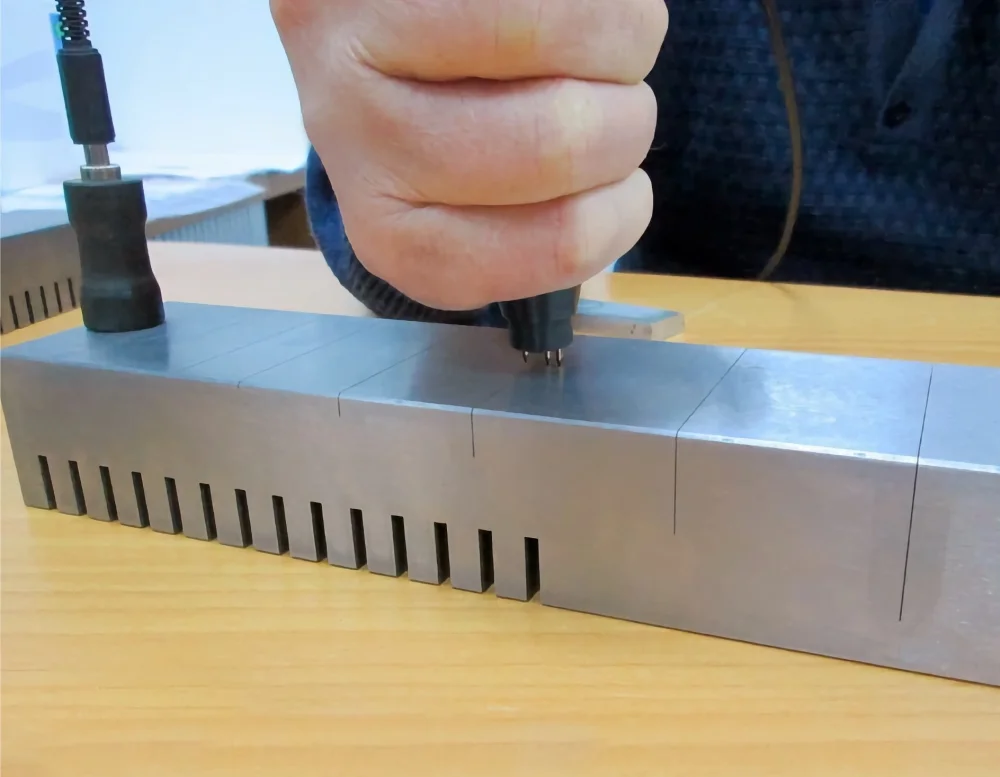

- Meranie hĺbky trhlín – kontaktné elektródy sú umiestnené na opačných stranách trhliny, výsledok merania v mm sa zobrazuje na obrazovke.

Požiadavky na kontrolné objekty:

- Drsnosť povrchu – nižšia alebo rovná 40 Rz (10 Ra).

- Stabilný elektrický kontakt s elektródami sondy.

Obsah dodávky

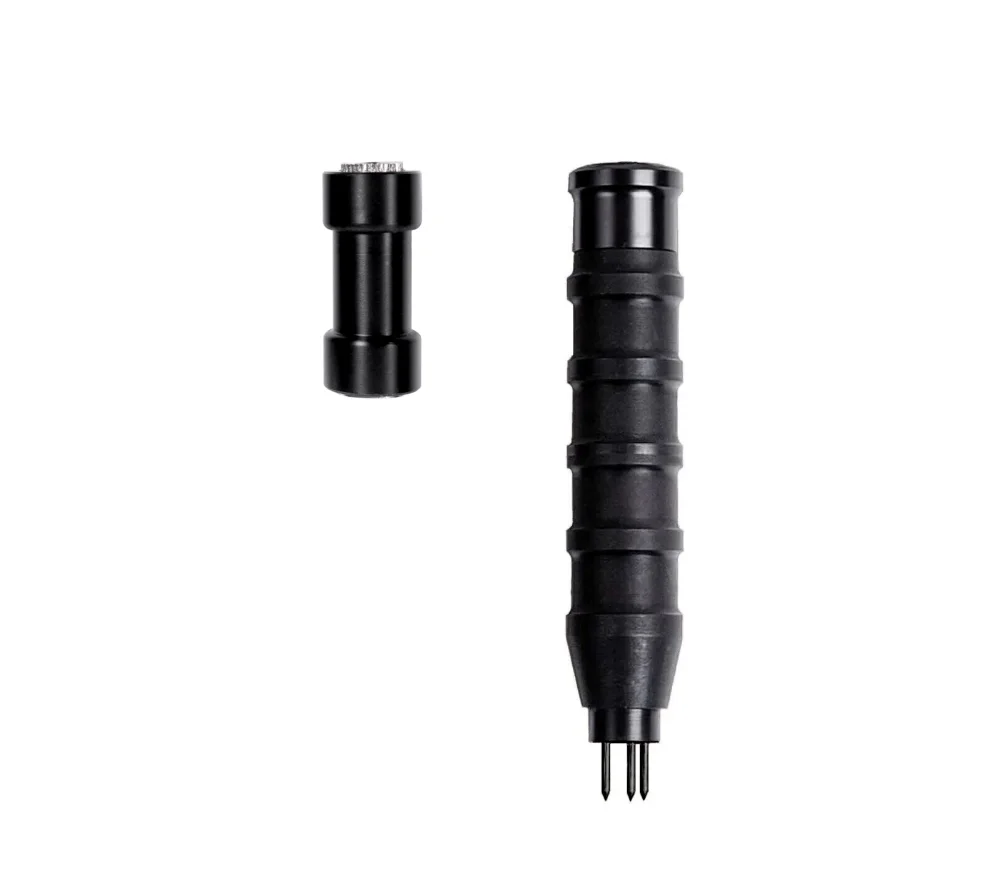

- Sonda „3+1“ (so externou elekrtódou) – 1 kus.

POZOR

Ak kupujete iba špeciálnu sondu „3+1“, prístroj ET-28 vyžaduje dodatočné nastavenie.
