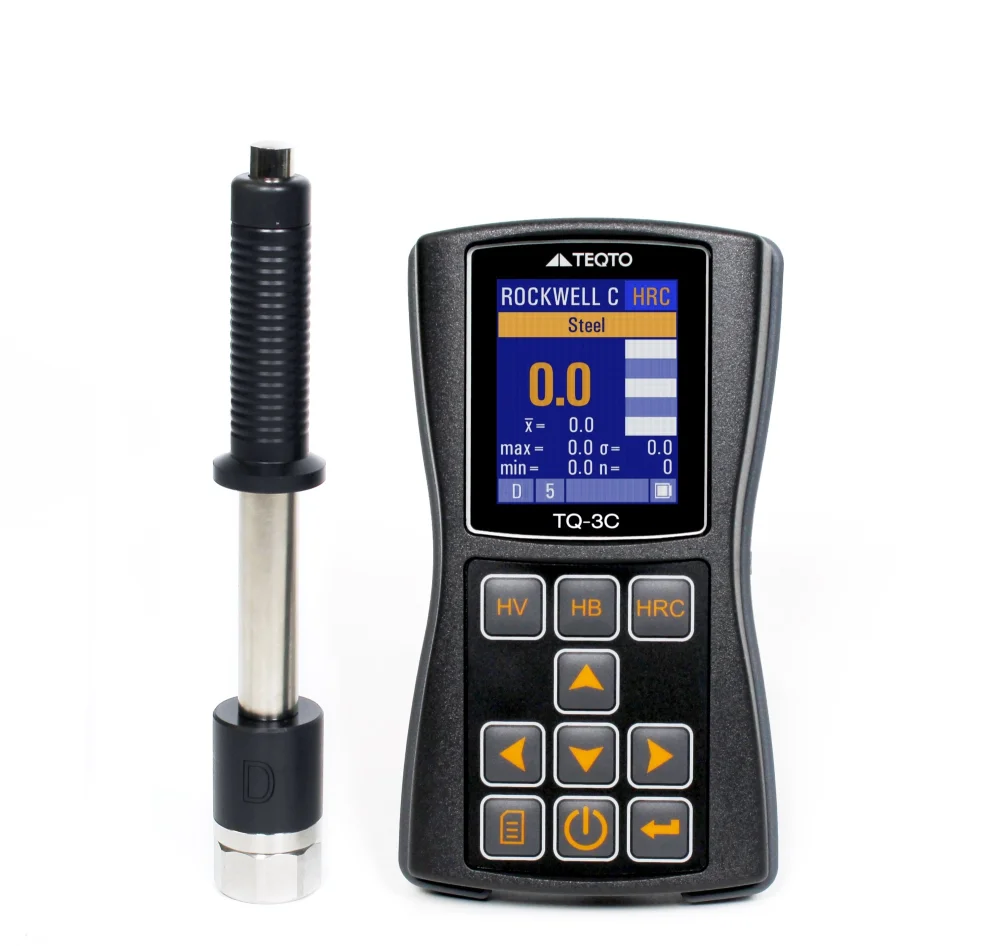

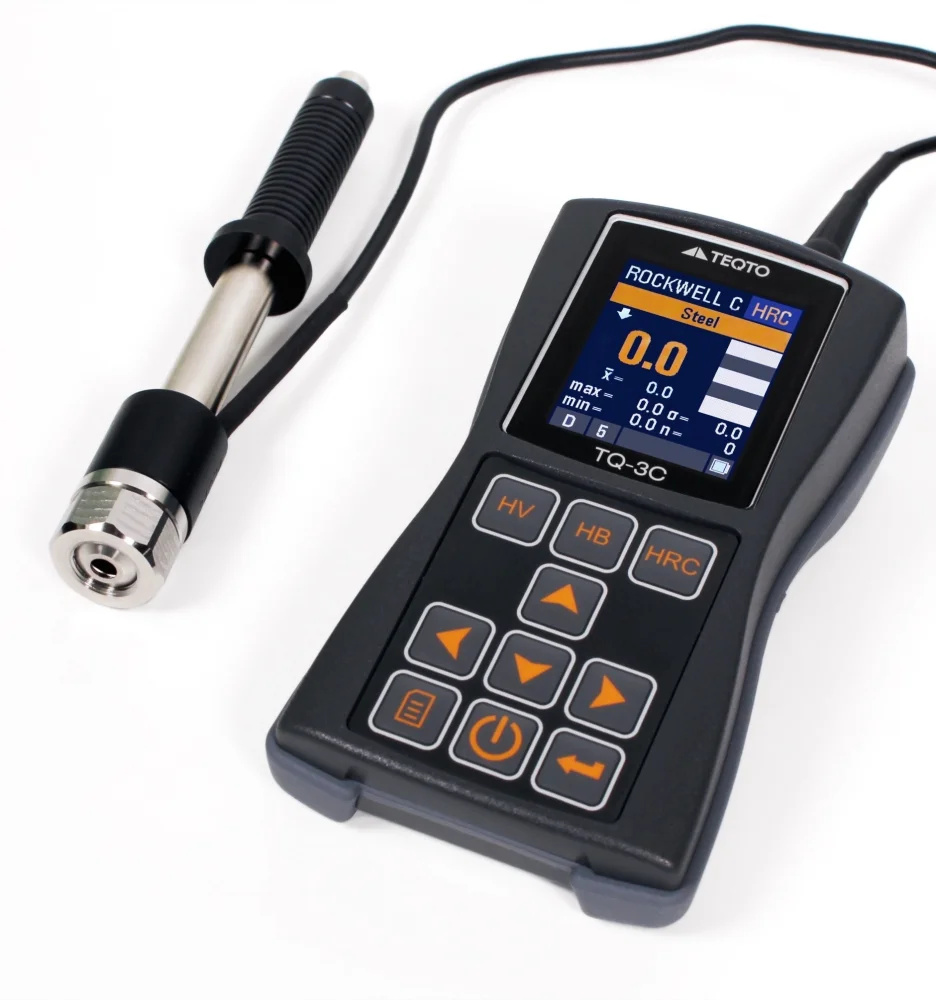

TQ-3C - odrazový tvrdomer (Leeb)

TVRDOMER LEEB

Vysoko presný ručný prístroj navrhnutý pre náročné výrobné a terénne podmienky, ktorý poskytuje spoľahlivé možnosti nedeštruktívneho testovania. Je určený na hodnotenie kvality výroby a nachádza uplatnenie v rôznych odvetviach, ako je metalurgia, strojárstvo, letecký priemysel, lodné staviteľstvo, jadrový priemysel a ropný a plynárenský priemysel..

Tento tvrdomer, ktorý pracuje podľa Leebovej metódy, poskytuje spoľahlivú kontrolu tvrdosti širokej škály materiálov, vrátane:

- Všetkých základných typov kovov a zliatin bez potreby dodatočných kalibrácií (ako sú konštrukčné, nástrojové, koróziivzdorné, žiaruvzdorné, nekorozívne ocele a zliatiny, ako aj zliatiny neželezných kovov, liatina, hliník, bronz a mosadz)
- Komponenty s povrchovým kalením a vysokofrekvenčným prúdovým kalením
- Komponenty zložitých tvarov
- Ťažké a veľké komponenty s drsným povrchom

Prevádzkové výhody:

- Široká škála kontrolovaných kovov a zliatin
- Nízka citlivosť na zakrivenie a drsnosť povrchu
- Monitorovanie zmien tvrdosti po povrchu
- Stabilné merania nezávislé od sily a času stlačenia sondy
- Schopnosť identifikácie materiálu pri výrobe polotovarov
- Kontrola „objemovej“ tvrdosti

Funkcie

- Odolné, prachotesné a vodotesné telo prístroja
- Jasný farebný displej pre prevádzku pri teplotách pod bodom mrazu, ktorý zostáva viditeľný za rôznych svetelných podmienok
- Signalizácia prekročenia prahových hodnôt
- Unikátny systém spracovania štatistických údajov a výpočtu priemernej hodnoty meraní
- Rýchle nastavenie meraní a programovanie dodatočných kalibrácií základných stupníc pomocou dvoch alebo menej štandardných blokov
- Flexibilná pamäť zariadenia na zaznamenávanie a analýzu meraní
- Programovanie dodatočných kalibrácií stupníc pomocou dvoch alebo menej štandardných testovacích blokov
- Rýchle programovanie dodatočných stupníc pomocou dvoch až desiatich štandardných testovacích blokov

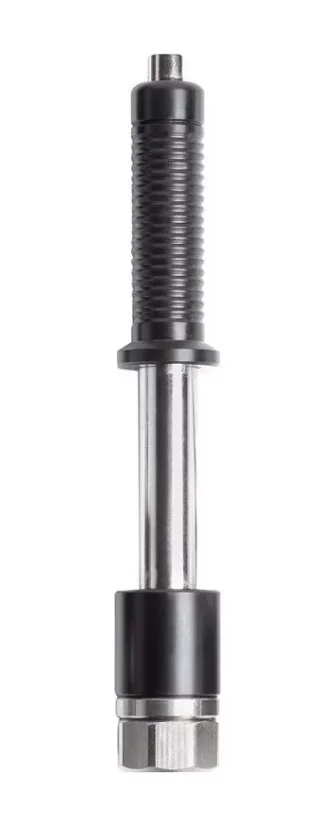

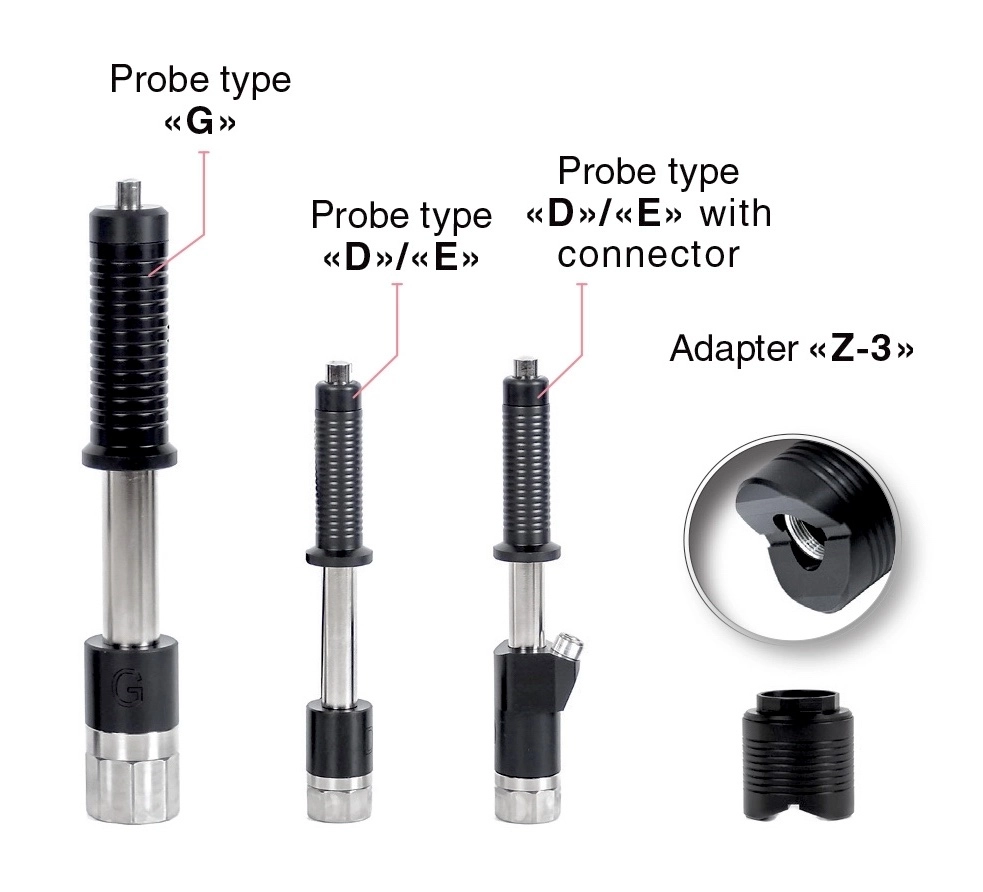

Sondy a ich charakterisktiky

Obrázok	Typ sondy/Zaťaženie	Hmotnosť/hrúbka/ drsnosť povrchu kontrolovaného výrobku	Dĺžka/ Priemer	Použitie
	«D»	3kg/6mm/Ra 3,2	138/ 21mm	Riešenie hlavných úloh pri skúšaní tvrdosti s drsnosťou povrchu menšou ako 3,2 Ra
	«E»	3kg/6mm/Ra 3,2	138/ 21mm	Sonda s polykryštalickým indentorom vyrobeným z kubického nitridu bóru na testovanie materiálov s vysokou tvrdosťou
	«G»	8kg/55mm/Ra 7,6	200/ 29mm	Skúšanie tvrdosti predmetov s vysokou štrukturálnou nehomogenitou s drsnosťou povrchu väčšou ako 7,2 Ra

Požiadavky na spracovanie

- Predmety ťažšie ako 5 kg a hrubšie ako 6 mm nevyžadujú žiadnu dodatočnú prípravu.
- Tvrdé predmety (napr. rúrky) s predpokladanou tvrdosťou 90 až 250 HB a hrúbkou väčšou ako 4 mm nevyžadujú žiadnu dodatočnú prípravu.
- Ostatné predmety by mali byť pripevnené na podložnú dosku pomocou fixačnej pasty.
- Presnosť merania závisí od drsnosti kontrolovaného povrchu, ktorá závisí od sondy.

Režimy tvrdomerov

Štatistické parametre používané na spracovanie meraní

- Maximálne, minimálne a priemerné hodnoty
- Štandardná odchýlka od priemeru
- Priemerná odchýlka od hodnôt nastavených používateľom
- Počet výsledkov mimo horného/dolného limitu stanoveného používateľom
- Maximálna odchýlka od hornej/dolnej hranice
- Automatické odstránenie chybných výsledkov
- Porovnanie výsledkov meraní v sérii pomocou porovnávacích grafov zobrazených na tvrdomere

Technické špecifikácie

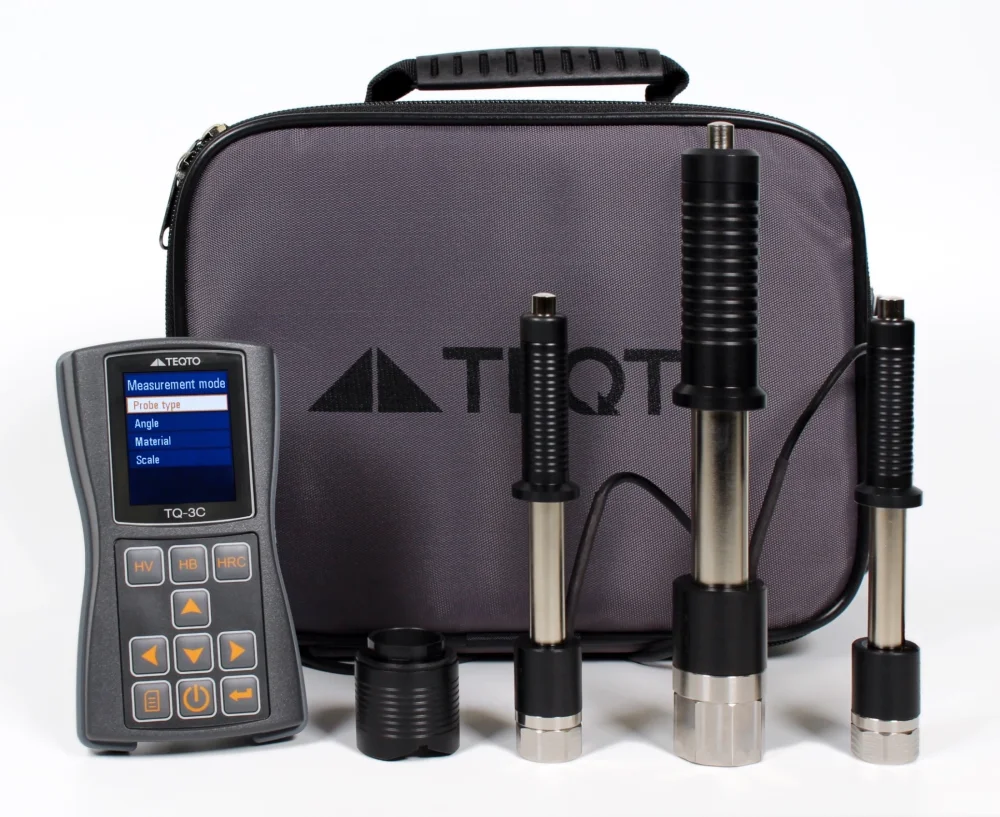

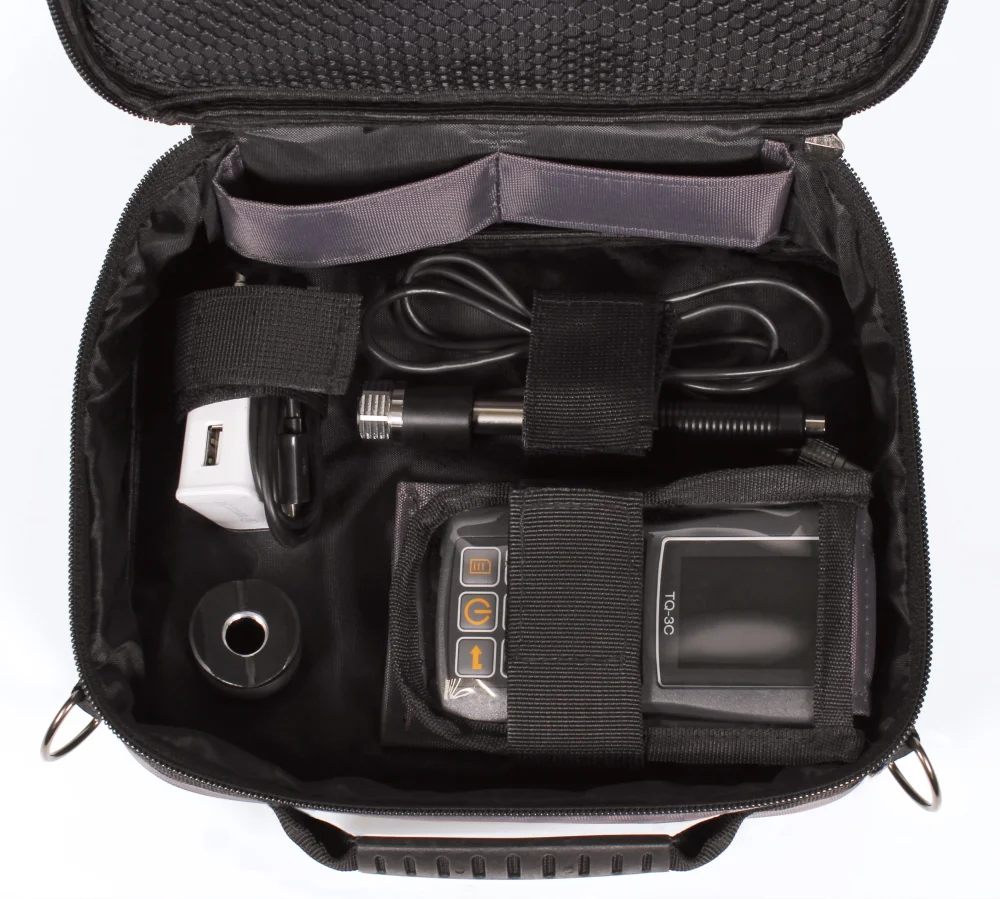

Obsah dodávky:

Volitelné príslušenstvo:
- Vymeniteľné sondy rôznej konštrukcie a zaťaženia
- Adaptér „Z3“ pre ľahšie umiestnenie sondy na zložitých povrchoch
- Pripojovacie káble
