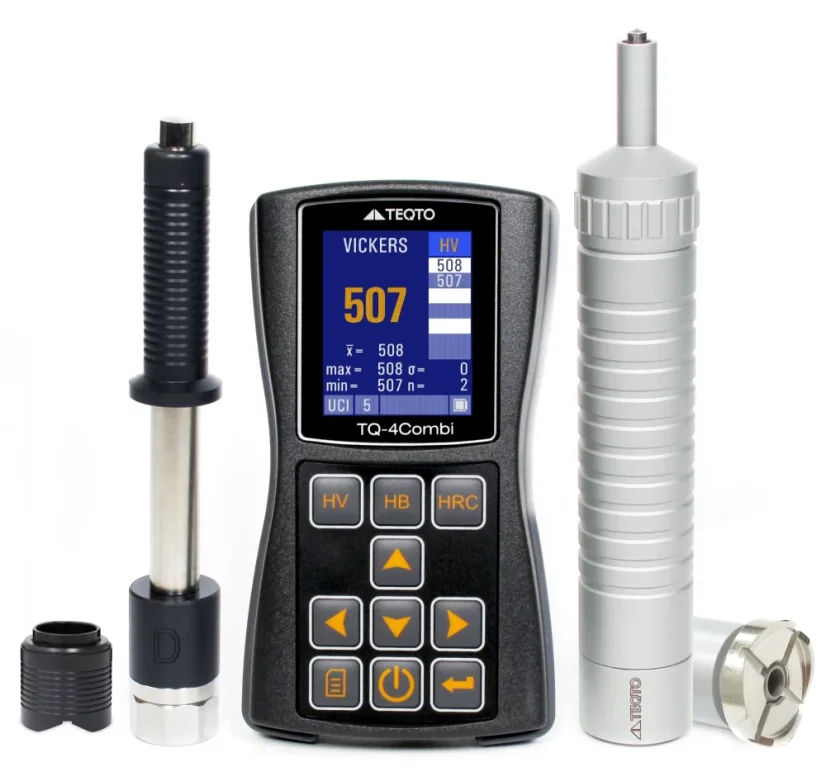

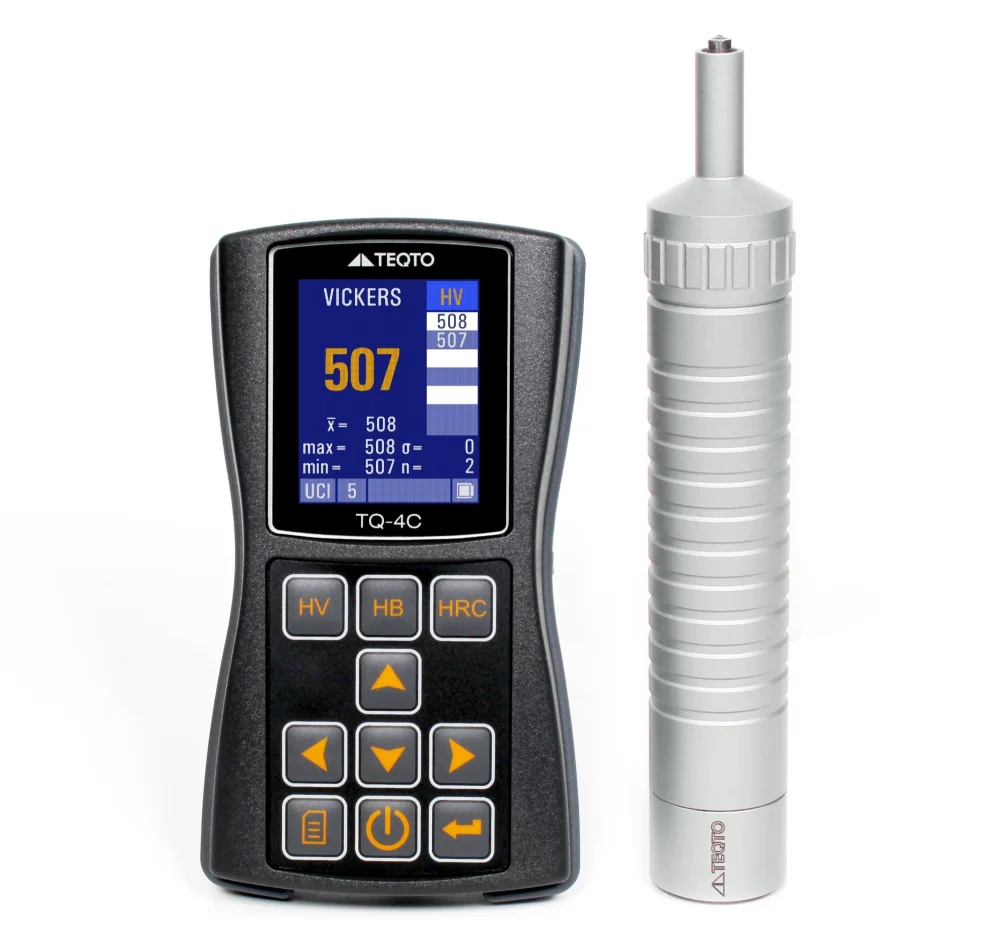

TQ-4Combi plus- kombinovaný tvrdomer

Vysoko presný ručný prístroj navrhnutý pre náročné výrobné podmienky a prácu v teréne, ktorý poskytuje spoľahlivé možnosti nedeštruktívneho testovania. Je určený na hodnotenie kvality výroby a nachádza uplatnenie v rôznych odvetviach, ako je metalurgia, strojárstvo, letecká konštrukcia, lodné staviteľstvo, atómový priemysel a ropa a plyn.

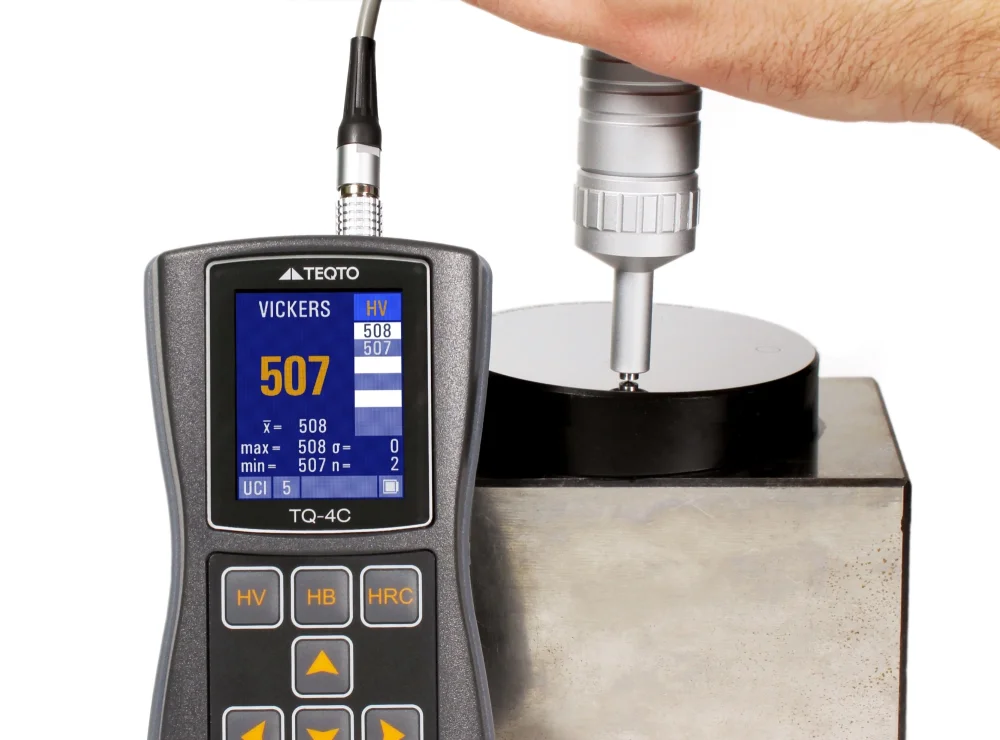

TQ-4Combi Plus kombinuje výhody metód UCI a Leeb pre presnú kontrolu tvrdosti kovov a zliatin.

Použitie

- Uhlíkové a konštrukčné ocele spolu s inými jemnozrnnými materiálmi.
- Predmety s tvrdým povrchom cementované, nitridované alebo vysokofrekvenčne kalené.
- Žiaruvzdorné, koróziivzdorné a nehrdzavejúce ocele.
- Neželezné kovy a zliatiny, ako je liatina, hliník, bronz a mosadz.
- Galvanické povlaky, ako je chróm, meď, nikel, zinok a cín, ako aj povrchové úpravy.
- Predmety zložitej konfigurácie, vrátane ozubených kolies, hriadeľov, rúrok akéhokoľvek priemeru, drážok a slepých otvorov.
- Tenkostenné a malé predmety.
- Veľké predmety a ťažké zariadenia, ako sú plynovody, koľajnice a stavebné prvky.

Prevádzkové výhody:

- Stabilné hodnoty nezávislé od použitej sily a dĺžky stlačenia.
- Ľahké meranie v ťažko dostupných miestach.
- Ultra malá kontrolná plocha (od 1 mm).
- Kontrola v drážkach a slepých otvoroch od 5 mm (jedinečná vlastnosť v porovnaní s konkurenčnými zariadeniami).
- Neviditeľný odtlačok na zrkadlových povrchoch.
- Nízka citlivosť na zakrivenie povrchu, hrúbku a hmotnosť výrobku.

Vlastnosti

- Telo tvrdomer odolné proti nárazom, prachu a vode.
- Jasný farebný displej pre prevádzku pri teplotách pod bodom mrazu, ktorý zostáva viditeľný za rôznych svetelných podmienok.
- Signalizácia prekročenia prahových hodnôt.
- Unikátny systém spracovania štatistických údajov a priemerných hodnôt.
- Rýchle nastavenie hodnôt a programovanie dodatočných kalibrácií základných stupníc pomocou dvoch alebo menej štandardných blokov.
- Flexibilná pamäť zariadenia na zaznamenávanie a analýzu hodnôt.
- Programovanie dodatočných kalibrácií stupníc pomocou dvoch alebo menej štandardných testovacích blokov.
- Rýchle programovanie dodatočných stupníc pomocou dvoch až desiatich štandardných testovacích blokov.

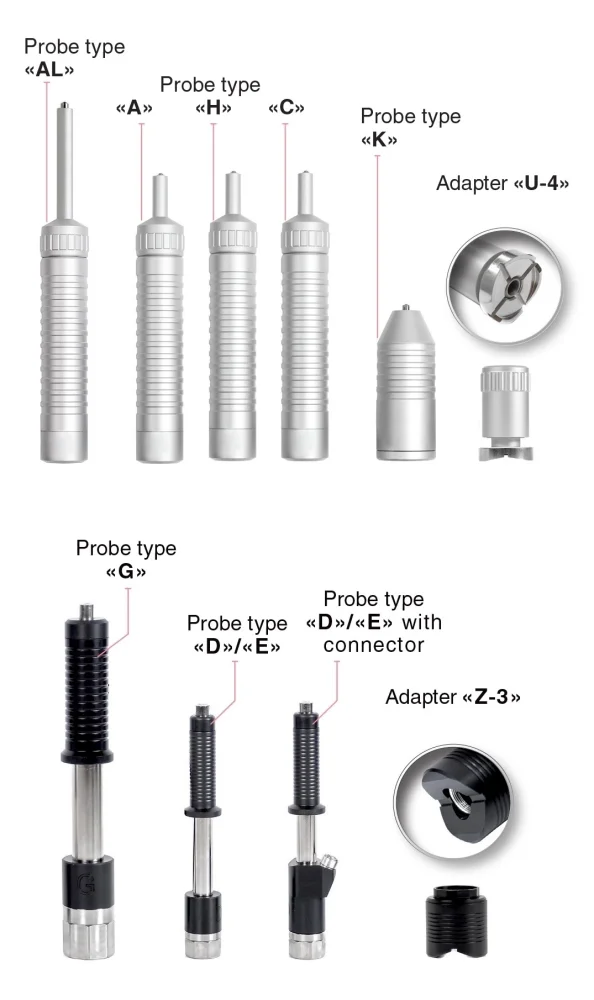

Sondy a ich charakterisktiky

Obrázok	Typ sondy/Zaťaženie	Hmotnosť/hrúbka/ drsnosť povrchu kontrolovaného výrobku	Dĺžka/ Priemer	Použitie

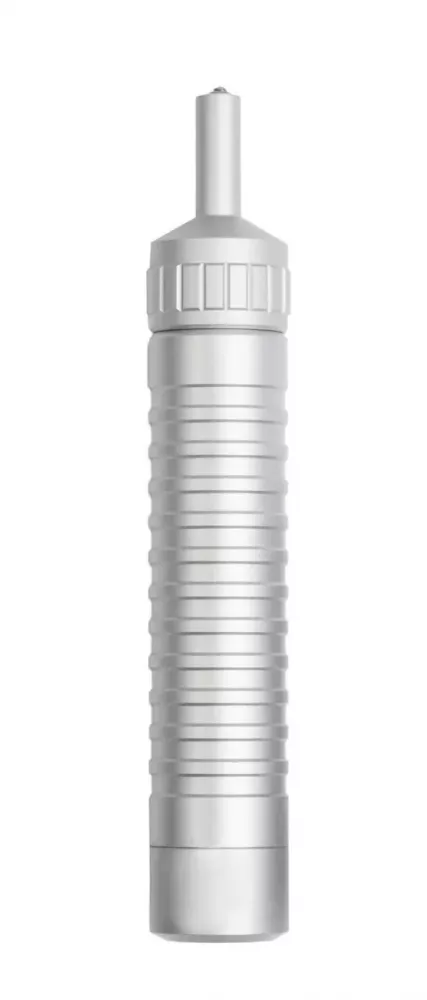

	«А» (HV5) 50N/5kg	1kg/3mm/Ra 1,6	145/ 26mm	Riešenie bežných úloh pri skúšaní tvrdosti
	«H» (HV1) 10N/1kg	1kg/2mm/Ra 0,8	145/ 26mm	Testovanie tvrdosti galvanických povlakov (chróm, meď, nikel, zinok, cín), tenkostenných a malých predmetov
	«С» (HV10) 100N/10kg	1kg/2mm/Ra 0,8	145/ 26mm	Skúšanie tvrdosti predmetov s neupraveným povrchom, veľkých predmetov a ťažkých zariadení

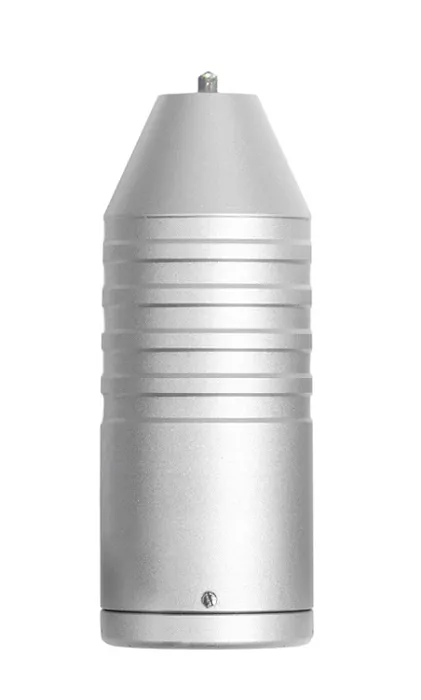

	«К» (HV5) 50N/5kg	1kg/3mm/Ra 1,6	76/ 33mm	Skúšanie tvrdosti vnútorného povrchu rúrok, nádrží a iných ťažko dostupných miest

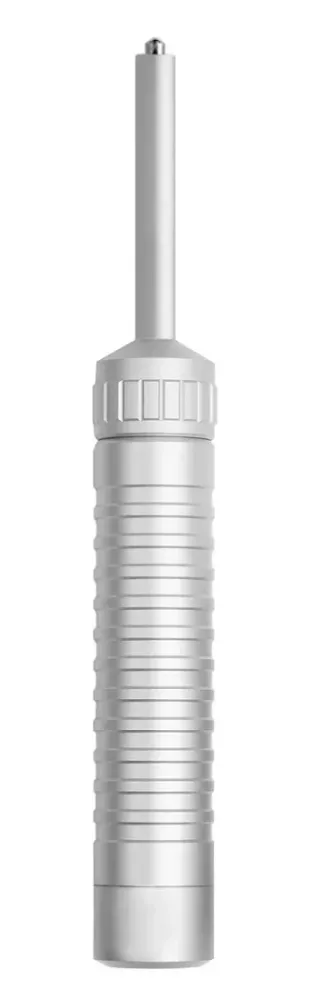

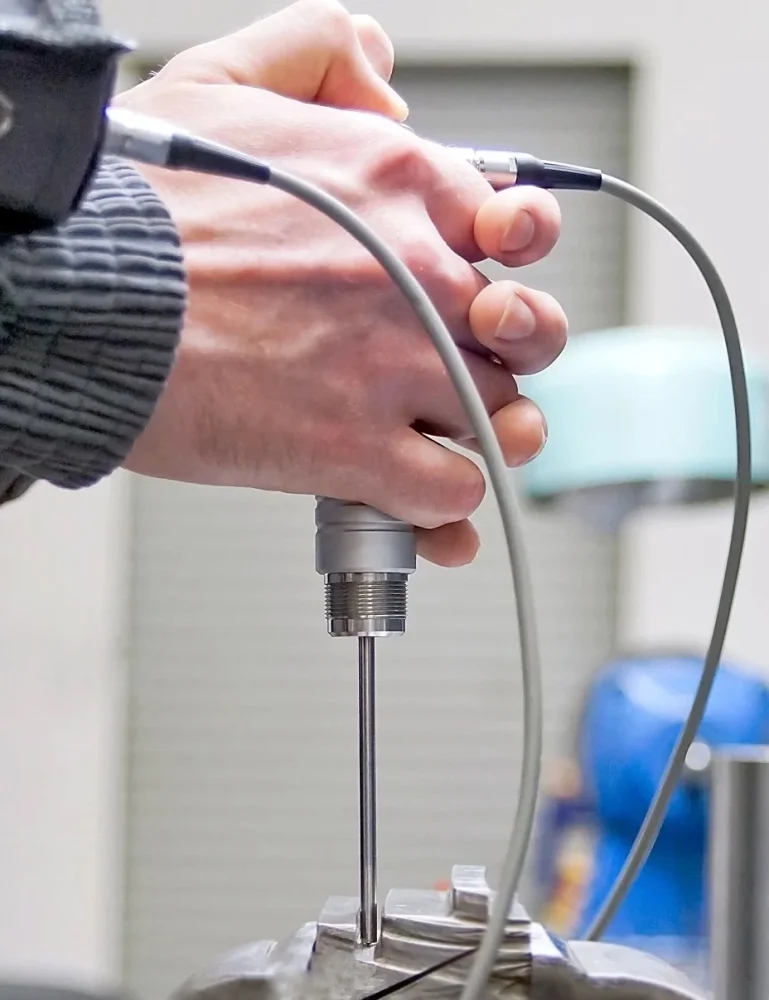

	«AL» (HV5) 50N/5kg	1kg/3mm/Ra 1,6	190/ 26mm	Skúšanie tvrdosti v ťažko dostupných miestach, ako sú otvory, drážky, priestory medzi zubami ozubených kolies (dĺžka hrotu 65 mm)

Obrázok	Typ sondy/Zaťaženie	Hmotnosť/hrúbka/ drsnosť povrchu kontrolovaného výrobku	Dĺžka/ Priemer	Použitie

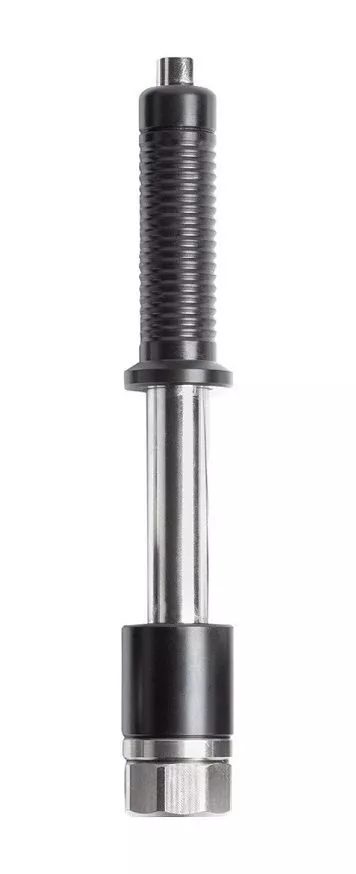

	«D»	3kg/6mm/Ra 3,2	138/ 21mm	Riešenie hlavných úloh pri skúšaní tvrdosti s drsnosťou povrchu menšou ako 3,2 Ra
	«E»	3kg/6mm/Ra 3,2	138/ 21mm	Sonda s polykryštalickým indentorom vyrobeným z kubického nitridu bóru na testovanie materiálov s vysokou tvrdosťou
	«G»	8kg/55mm/Ra 7,6	200/ 29mm	Skúšanie tvrdosti predmetov s vysokou štrukturálnou nehomogenitou s drsnosťou povrchu väčšou ako 7,2 Ra

Požiadavky na spracovanie

Predmety ťažšie ako 1 kg a hrubšie ako 2 mm nevyžadujú žiadnu dodatočnú prípravu.

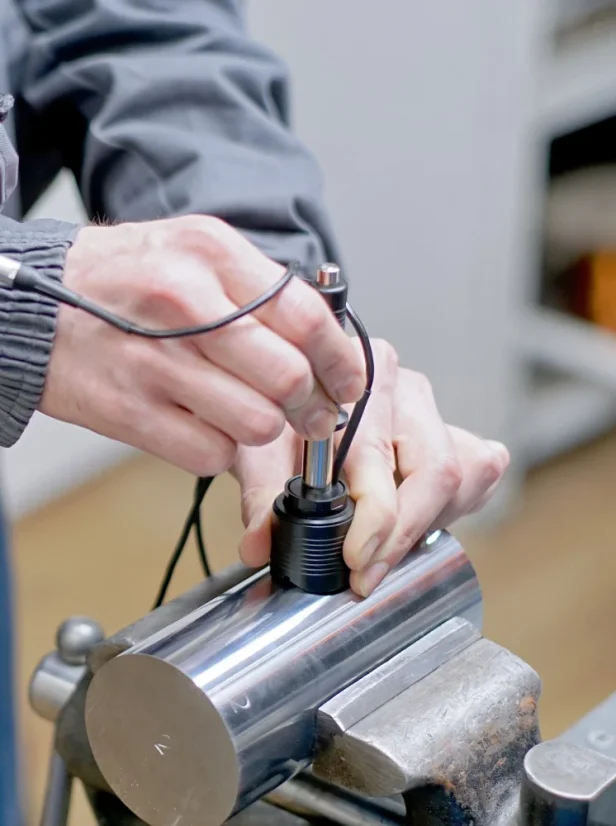

Predmety ľahšie ako 1 kg alebo tenšie ako 2 mm by mali byť bezpečne upevnené pomocou zveráka alebo opornou doskou s upevňovacou pastou.
Najlepšia presnosť merania sa dosahuje na povrchoch s drsnosťou RA 1,6.

Režimy tvrdomerov

Štatistické parametre používané na spracovanie meraní

- Maximálne, minimálne a priemerné hodnoty
- Štandardná odchýlka od priemeru
- Priemerná odchýlka od hodnôt nastavených používateľom
- Počet výsledkov mimo horného/dolného limitu stanoveného používateľom
- Maximálna odchýlka od hornej/dolnej hranice
- Automatické odstránenie chybných výsledkov
- Porovnanie výsledkov meraní v sérii pomocou porovnávacích grafov zobrazených na tvrdomere

Technické špecifikácie

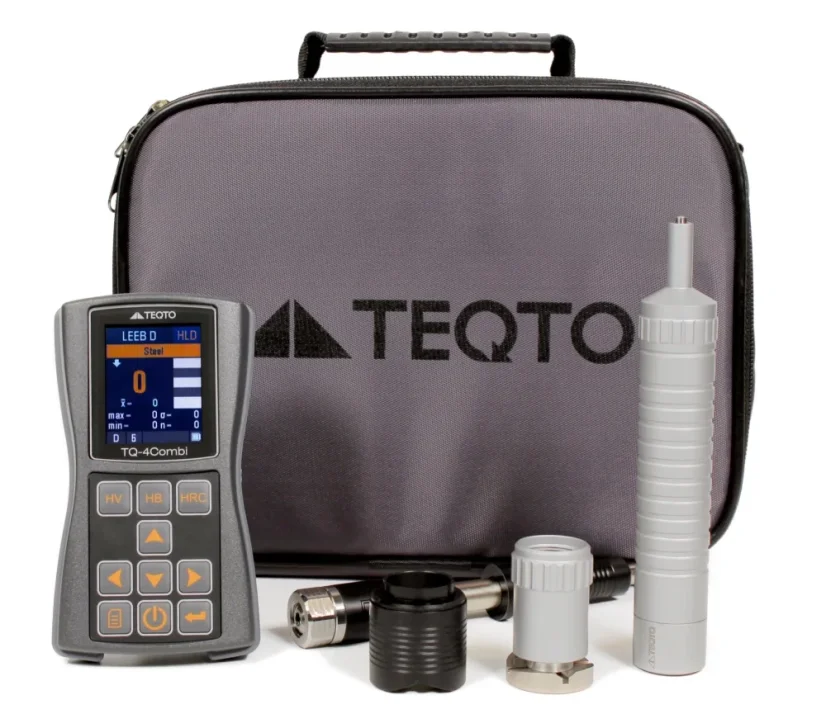

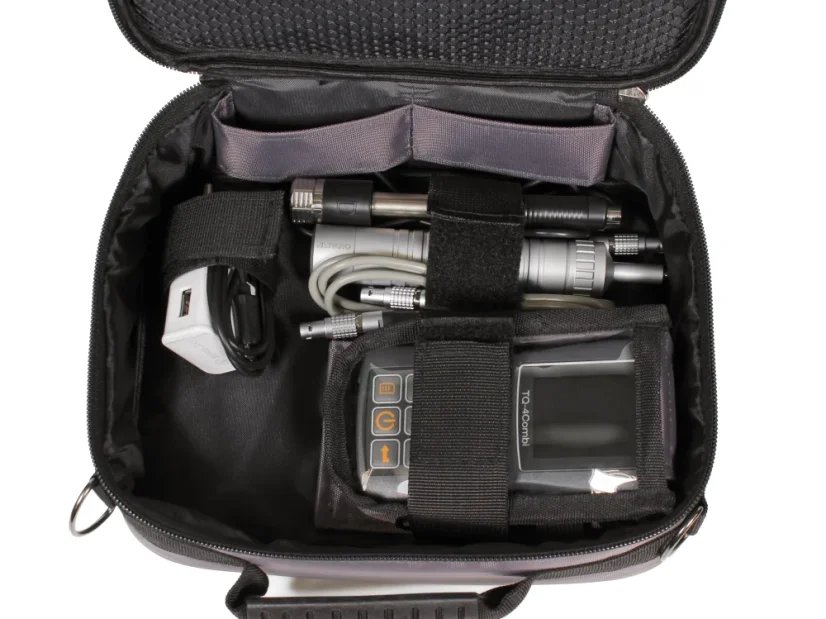

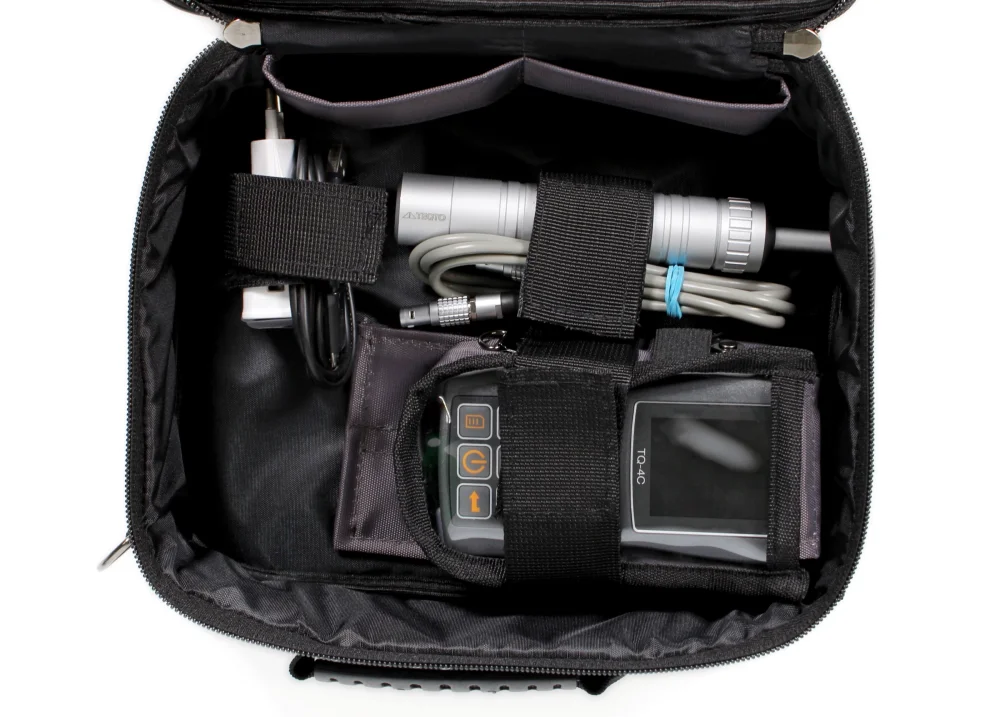

Obsah dodávky:

Volitelné príslušenstvo:
- Vymeniteľné sondy rôznej konštrukcie a zaťaženia
- Špeciálne adaptéry pre ľahšie umiestnenie sondy na zložitých povrchoch
- Pripojovacie káble
