Kompaktný a flexibilný videoskopický systém iRIS 7 PRO viac
Kód produktu: P00218 Doprava a platba
iRIS 7 PRO
- Flexibilný videoskopický systém

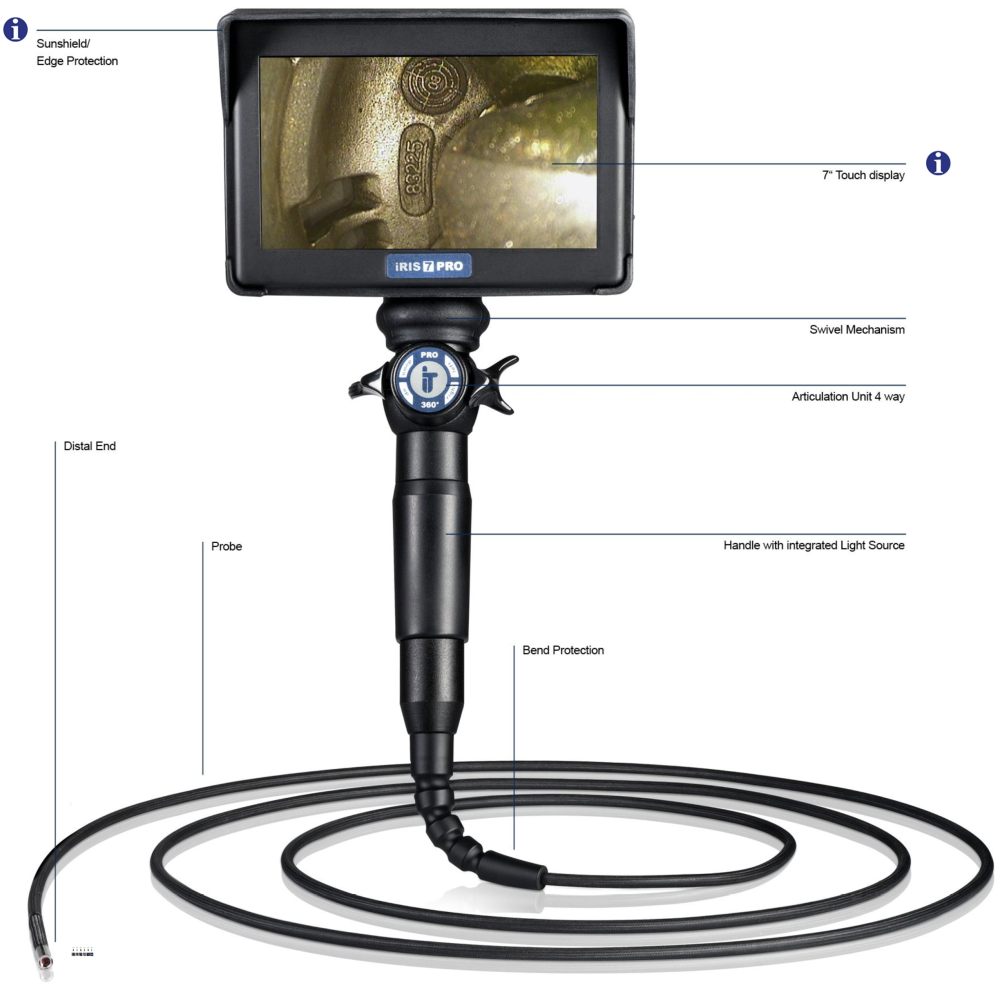

Mimoriadne kompaktné rozmery, minimálna hmotnosť a optimálna manipulácia sú vynikajúcimi vlastnosťami videoskopického systému iRis DVR od spoločnosti IT Concepts.
Kontroly v odľahlých alebo neprístupných oblastiach náročného priemyselného prostredia sú teraz uskutočniteľné v krátkom čase a s netušenou ľahkosťou. Stačí len málo úsilia a iRis DVR je pripravený na použitie v priebehu niekoľkých sekúnd. Distálny koniec môžete rýchlo, jednoducho a presne presunúť do ľubovoľnej požadovanej polohy vďaka schválenému hmatovému 4-cestnému kĺbu až do 180°. Nastaviteľné a vymeniteľné objektívy s rôznymi zornými poľami, clonami a pracovnými vzdialenosťami, ako aj vysoký jas LED svetelného zdroja zaručujú, že vám na 7" dotykovom TFT displeji s vysokým rozlíšením a systémom EIOS neunikne žiadny detail. Integrované, vymeniteľné a dobíjateľné vysoko výkonné batérie zabezpečujú 2 hodiny prevádzky. Vyvážená rukoväť - navrhnutá na ovládanie pravou rukou - umožňuje dlhú prácu bez námahy. S priemermi 4,0 mm, 6,0 mm alebo 8,0 mm a dĺžkami od 1,5 m do 7,5 m nenecháva iRis DVR nič na náhodu.

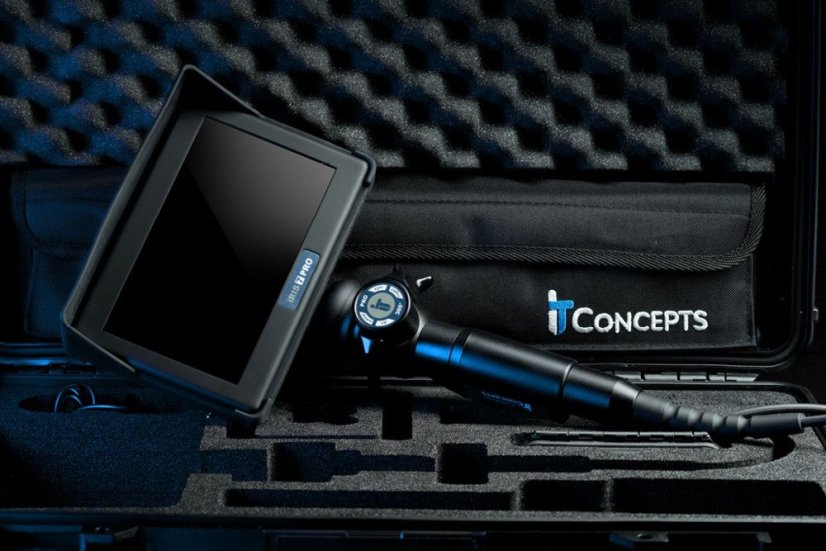

Inšpekčný systém iRIS PRO je „ready-to-go“ video súprava, ktorá obsahuje inšpekčný systém iRIS PRO špecifikovaný podľa kĺbov, priemeru a pracovnej dĺžky z nasledujúceho zoznamu a všetko potrebné základné príslušenstvo, ako je jedna batéria a jeden objektív (okrem 4 mm), nabíjačka a držiak na krk. Dodáva sa v puzdre iRis Case (do dĺžky 5 m, štandard IATA) alebo iRis Caseplus (od dĺžky 6 m,nie IATA).
DETAILY
Obybný videoskop so 4-smernou artikuláciou
FUNKCIE
TECHNICKÉ ŠPECIFIKÁCIE
| Ovládacia jednotka | |
| Veľkosť displeja | 7'' |
| Rozlíšenie displeja | 1.024 x 600 Pixel |
| Operačný systém | EIOS (Endoscopic Imaging Operating System) |
| Používateľské rozhranie | USB |
| Napájanie, primárne | Nabíjateľná Li-ion batéria |
| Napájanie, sekundárne | 12V adaptér (voliteľné príslušenstvo) |
| Dokumentácia | |
| Video formát | MPEG4 (.avi) |
| Obrázková formát | BMP (.bmp), JPEG (.jpg), PNG (.png) |
| Úložisko | Vnútorné 16GB / USB (16GB súčasť dodávky) |
| Úprava obrázkov | |
| Metóda | Označovanie/ analýza obrázkov |
| Kamera | |
| Snímač |
Obrazový snímač Super HAD CCD s vysokým rozlíšením |
| Osvetlenie | |
| Typ |
Vysokovýkonná LED dióda s vysokoprenosovou vláknovou optikou U priemeru 6mm vysokovýkonná dióda na distálnom konci |
| Ovládanie osvetlenia | 3 kroky |
| Sonda |
|||||
|
4.0 MM |
6.00 MM |
8.00 MM |
|||
| Pracovná dĺžka | 1.0 - 4 m | 1.0 - 7.5 m | 1.0 - 7.5 m | ||
| Artikulácia | 4-smerná, 160° / 130° / 100° / 100° | 4-smerná, 160° / 130° / 100° / 100° | 4-smerná, 160° / 130° / 100° / 100° | ||
| Integrovaný objektív | Áno | Áno | Nie | ||
| Adaptér na bočný pohľad | Nie | Áno | Áno | ||
| Možnosť boćného pohľadu | Áno | Áno | Áno | ||
| Vymeniteľné objektívy a ataptéry na bočný pohľad | ||||
| Sonda | DOV | FOV | DOF | Kód |
| 4.00 mm | 0° | 60° | 7 - 50 mm | |
| 4.00 mm | 0° | 60° | 4 - 10 mm | SD |
| 4.00 mm | 0° | 90° | 15 mm - ∞ | |
| 4.00 mm | 0° | 90° | 10 - 30 mm | SD |
| 4.00 mm** | 90° | 60° | 5 - 45 mm | SVTA |
| 6.00 mm | 0° | 60° | 5 mm - ∞ | BLACK |
| 6.00 mm | 0° | 60° | 8 mm - ∞ | YELLOW-B |
| 6.00 mm | 0° | 90° | 5 mm - ∞ | RED |
| 6.00 mm | 0° | 120° | 3 mm - ∞ | GREEN |
| 6.00 mm | 90° | 60° | 5 - 15 mm | SVTA-CF |
| 6.00 mm | 90° | 60° | 15 - 50 mm | SVTA-FF |
| 8.00 mm | 0° | 28° | 25 mm - ∞ | BLUE |
| 8.00 mm | 0° | 60° | 5 mm - ∞ | BLACK |
| 8.00 mm | 0° | 60° | 8 mm - ∞ | YELLOW-B |
| 8.00 mm | 0° | 90° | 8 mm - ∞ | SILVER-B |
| 8.00 mm | 0° | 90° | 5 mm - ∞ | RED |
| 8.00 mm ** | 90° | 60° | 5 mm - ∞ | SVTA |
|
DOV - Smer pohľadu FOV - Zorné pole DOF - Hĺbka ostrosti SVTA - Adaptér na bočný pohľad |
FF - Zaostrenie na ďaleko B - Jasný objektív ** - kompatibilné s FOV 60° |
|||
| Konštrukcia | |
| Ergonómia | displej otočný o ±90°, rukoväť otočná o ±90° |
| Hmotnosť systému | 1.65 |
| Rozmery | 430 mm x 187 mm x 104 mm |
| Púzdro systému | Odolný PU s gumovou ochranou proti nárazom |
| Prevádzkové prostredie | |||
| Pracovná teplota špičky | (-25°C) - (+80°C), (140°C) krátkodobo, menej ako 5 min. | ||
| Pracovná teplota sondy | (-25°C) - (+46°C) | ||
| Skladovacia teplota | (-25°C) - (+60°C) | ||
| Vlhkosť | max. 95 %. - bez kondenzácie | ||
