iRis XT
- Videoskop certifikovaný na ATEX kategórie 3

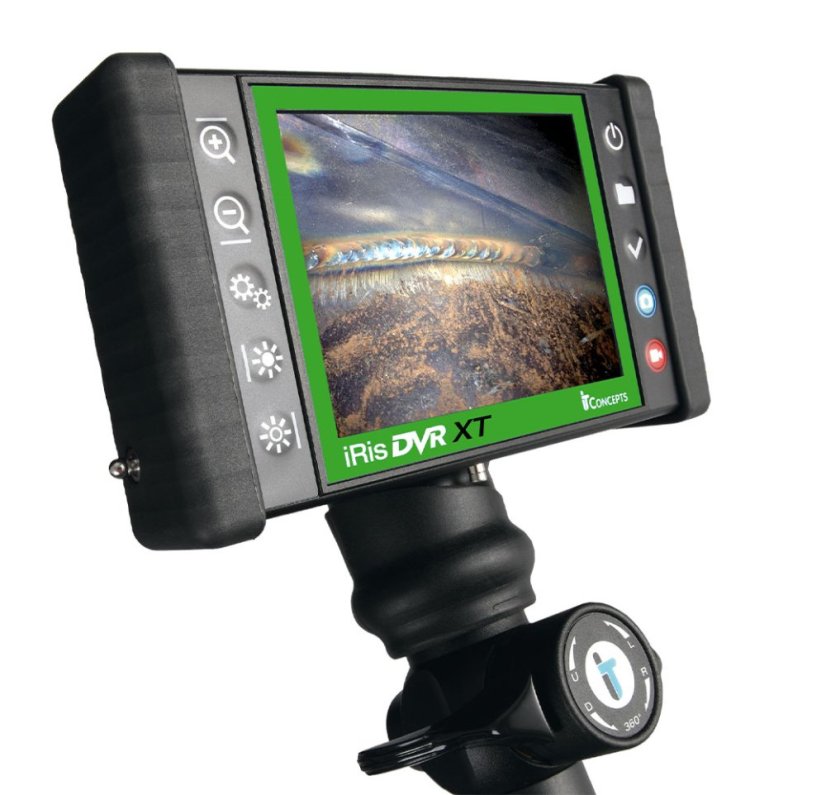

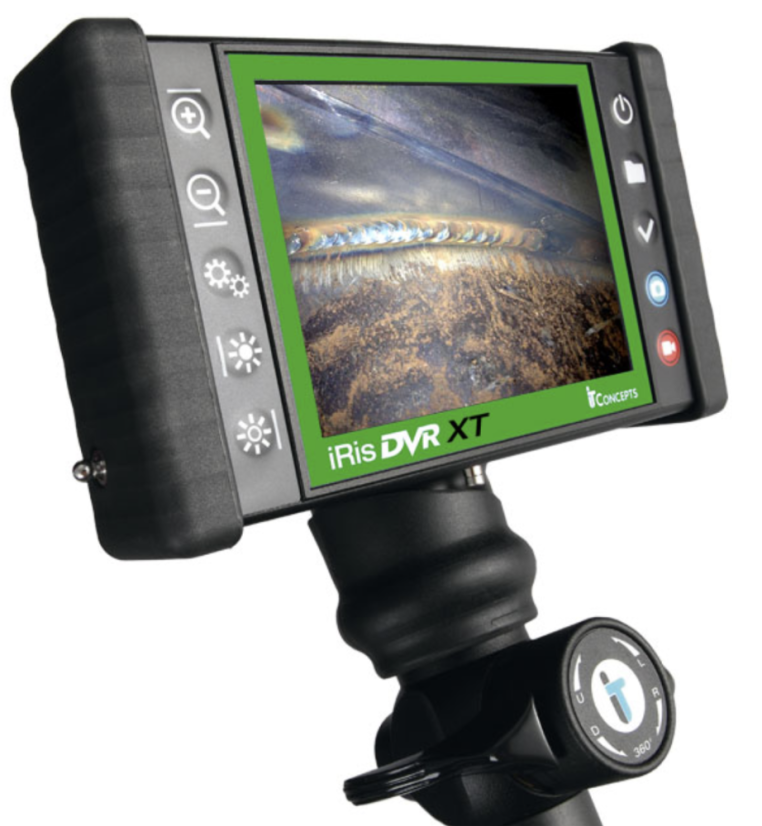

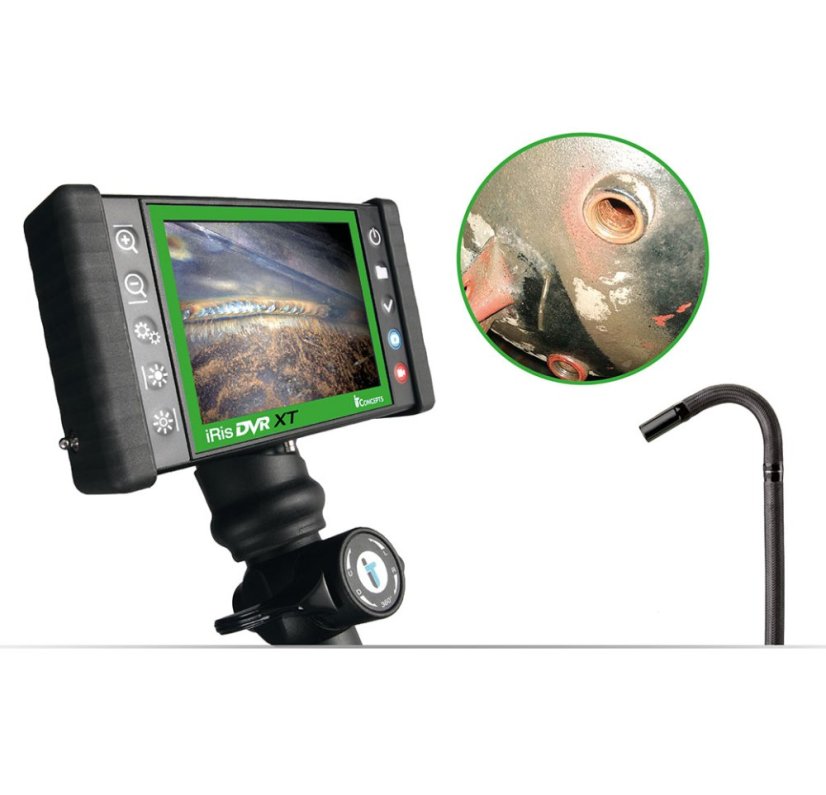

Mimoriadne kompaktné rozmery, minimálna hmotnosť a optimálna manipulácia sú výnimočnými vlastnosťami videoskopu iRis XT od spoločnosti IT Concepts.
iRis XT je špeciálny systém určený na kontrolu palivových nádrží colnými orgánmi (kontrola/vypátranie pašovaného tovaru), bezpečnostnými orgánmi (armáda, polícia), priemyselnými spoločnosťami (nádrže v kombinácii s výrobnými strojmi, ako aj spoločnosťami v automobilovom priemysle.
Systém je založený na dobre známej a spoľahlivej technologickej platforme iRis DVR. Sonda je špeciálne izolovaná podľa požiadaviek ATEX, zóna 3. Zavádzacia trubica je odolná voči benzínu a palivám; distálny koniec je nevodivý a umožňuje používateľovi uzemniť iRis s kontrolnou oblasťou.
DETAILY

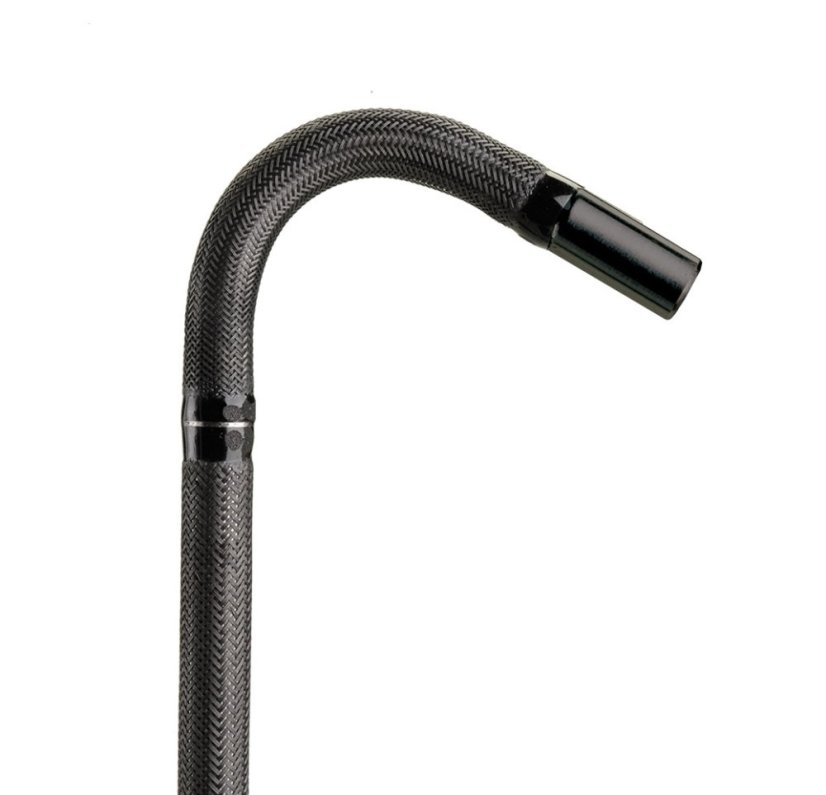

Obybný videoskop so 4-smernou artikuláciou

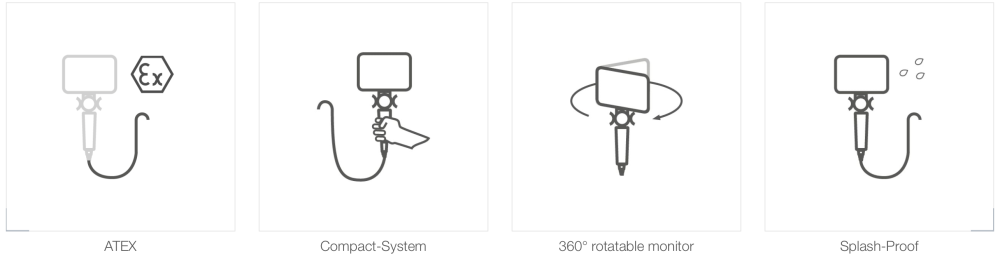

FUNKCIE
TECHNICKÉ ŠPECIFIKÁCIE
| Ovládacia jednotka | |
| Veľkosť displeja | 5'' (12,7 cm) LCD farebný TFT displej |
| Rozlíšenie displeja | VGA (640 x 480 Pixel) |
| Operačný systém | Operačný systém v reálnom čase s ponukou na obrazovke |
| Používateľské rozhranie | Priame akčné klávesy / funkčné klávesy / klávesy so šípkami |
| Jazyky | Angličtina, nemčina, poľština, francúzština, španielčina, taliančina, turečtina |
| Video výstup | Kompozitný video výstup (BNC) |
| Napájanie, primárne | Nabíjateľná Li-ion batéria |
| Napájanie, sekundárne | 12V adaptér (voliteľné príslušenstvo) |
| Dokumentácia | |
| Video formát | MPEG4 (.avi) (s časovou a dátumovou pečiatkou) |
| Obrázková formát | BMP (.bmp), JPEG (.jpg), PNG (.png) (s časovou a dátumovou pečiatkou) |
| Úložisko | Pamäťová karta SDHC až do veľkosti 32 GB (FAT32) |
| Úprava obrázkov | |
| Metóda | Označovanie/ analýza obrázkov |
| Kamera | |
| Snímač | Snímač obrazu Super HAD s vysokým rozlíšením |
| Vyváženie bielej | Predvolené nastavenie z výroby alebo definované používateľom |
| Úroveň AGC (regulácia zosilnenia) | Nastaviteľné |
| Gamma | Nastaviteľné |
| Ovládanie obrazu | |
| Zväčšenie | 16-stupňový digitálne priblíženie |
| Invertovanie obrazu | Horizontálna a vertikálna inverzia obrazu |
| Jas | Nastaviteľné |
| Contrast | Nastaviteľné |
| Farebnosť | Nastaviteľné |
| Textové anotácie | Zabudovaný generátor prekrytia textu |
| Osvetlenie | |
| Typ | Vysokovýkonná LED dióda s vysokoprenosovou vláknovou optikou |
| Ovládanie osvetlenia | 3 kroky |
| Teplta osvetlenia | Približne 6500 k |
| Životnosť osvetlenia | Približne 5000 h |
| Sonda |
||||
|
4.0 MM |
6.00 MM |
8.00 MM |
||
| Pracovná dĺžka | 1.5 - 4 m | 1.5 - 7.5 m | 1.5 - 7.5 m | |
| Artikulácia | Ovládanie v 4 smeroch / 360° | Ovládanie v 4 smeroch / 360° | Ovládanie v 4 smeroch / 360° | |
| Integrovaný objektív | Áno | Áno | Áno | |
| Vymeniteľné objektivy | Nie | Áno | Áno | |
| Abaptér pre bočný pohľad | Áno (s objektívom 60° FOV) | Áno |
Áno | |
| Óplet | Viacvrstvové volfrámové opletenie na PU plášti | Viacvrstvové volfrámové opletenie na PU plášti | Viacvrstvové volfrámové opletenie na PU plášti | |
| Vymeniteľné objektívy a ataptéry na bočný pohľad | ||||
| Sonda | DOV | FOV | DOF | Kód |
| 4.00 mm | 0° | 60° | 7 - 50 mm | |
| 4.00 mm | 0° | 60° | 4 - 10 mm | SD |
| 4.00 mm | 0° | 90° | 15 mm - ∞ | |
| 4.00 mm | 0° | 90° | 10 - 30 mm | SD |
| 4.00 mm** | 90° | 60° | 5 - 45 mm | SVTA |
| 6.00 mm | 0° | 60° | 5 mm - ∞ | BLACK |
| 6.00 mm | 0° | 60° | 8 mm - ∞ | YELLOW-B |
| 6.00 mm | 0° | 90° | 5 mm - ∞ | RED |
| 6.00 mm | 0° | 120° | 3 mm - ∞ | GREEN |
| 6.00 mm | 90° | 60° | 5 - 15 mm | SVTA-CF |
| 6.00 mm | 90° | 60° | 15 - 50 mm | SVTA-FF |
| 8.00 mm | 0° | 28° | 25 mm - ∞ | BLUE |
| 8.00 mm | 0° | 60° | 5 mm - ∞ | BLACK |
| 8.00 mm | 0° | 60° | 8 mm - ∞ | YELLOW-B |
| 8.00 mm | 0° | 90° | 8 mm - ∞ | SILVER-B |
| 8.00 mm | 0° | 90° | 5 mm - ∞ | RED |
| 8.00 mm ** | 90° | 60° | 5 mm - ∞ | SVTA |
|
DOV - Smer pohľadu FOV - Zorné pole DOF - Hĺbka ostrosti SVTA - Adaptér na bočný pohľad |
FF - Zaostrenie na ďaleko B - Jasný objektív ** - kompatibilné s FOV 60° |
|||
| Konštrukcia | |
| Ergonómia | Zobrazovacia jednotka otočná o ±90°, rukoväť otočná o ±90° |
| Hmotnosť systému | 1.35kg |
| Rozmery | 180 mm x 105 mm x 45 mm |
| Púzdro systému | Odolný PU s integrovanými gumovými krytmi proti nárazom |
| Prevádzkové prostredie | |||
| Pracovná teplota špičky | (-25°C) - (+80°C), (140°C) krátkodobo, menej ako 5 min. | ||
| Pracovná teplota sondy | (-25°C) - (+46°C) | ||
| Skladovacia teplota | (-25°C) - (+60°C) | ||
| Vlhkosť | max. 95 %. - bez kondenzácie | ||
| Vodotesnosť | Sonda a distálny koniec do 14,7 psi (1 bar - 10,2 m H2O) | ||
| Odolnosť | Sonda a distálny koniec do olejov a fyziologického roztoku (5 %) | ||
