iX3D
- Ohybný merací systém 3D systém
EFEKTÍVNA ENDOSKOPIA SO STEREO VIDENÍM

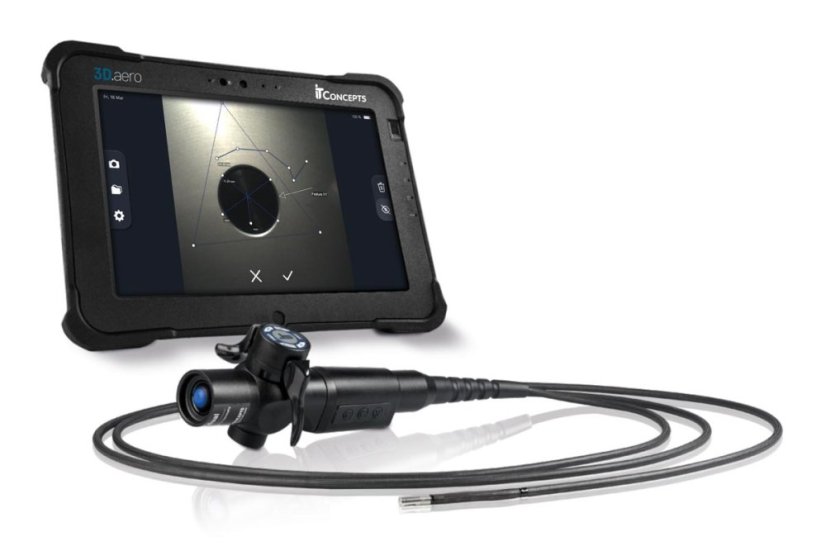

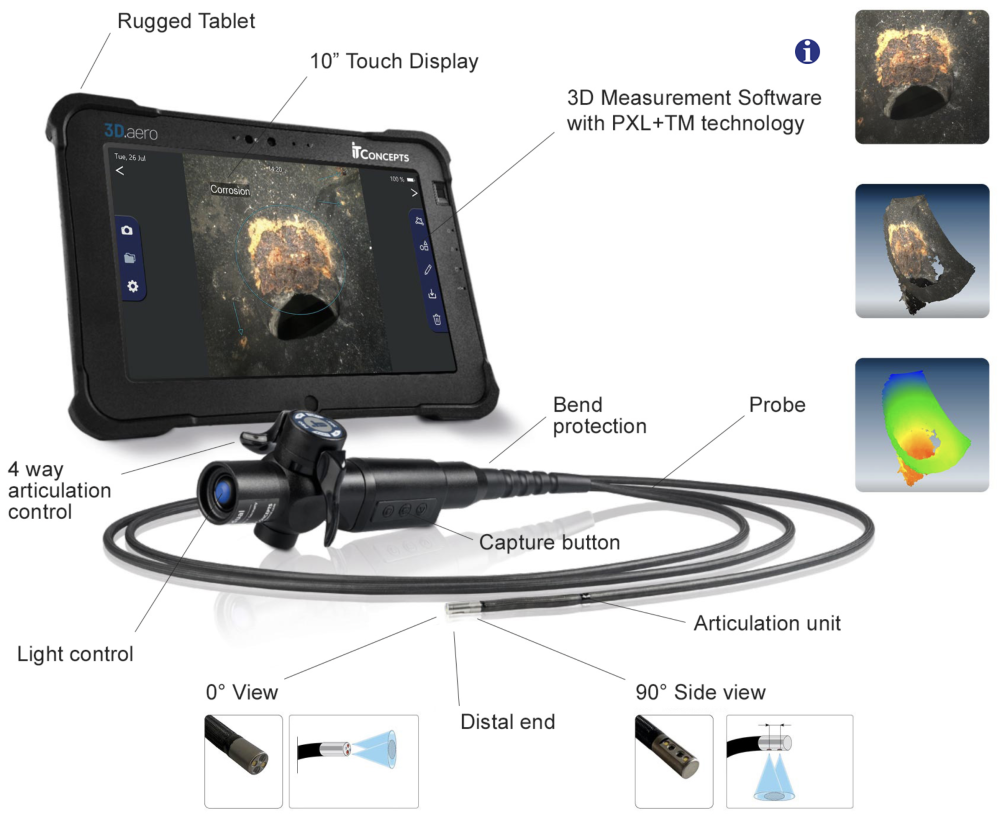

iX3D je presný videoendoskopický systém na vykonávanie presnej a trojrozmernej kontroly povrchu
v ťažko prístupných oblastiach.
Systém ponúka rôzne sondy, čiastočne vybavené kamerou so stereovíziou generujúcou 3D údaje.
Jednoduché a používateľsky prívetivé rozhranie je intuitívne a operátorovi ponúka plnú kontrolu. Monitorovaciu jednotku
možno umiestniť nezávisle od sondy, čo uľahčuje čítanie údajov v akomkoľvek prostredí.
Podľa potreby je možné realizovať vlastné predstavy zákazníkov, ako je špecifický dizajn, rôzne doplnkové funkcie alebo integrácia do požadovaného systému
DETAILY
FUNKCIE
TECHNICKÉ ŠPECIFIKÁCIE
| Kamera | |
| Snímač 0° | Pokročilý snímač obrazu AIT |
| Snímač 90° | Pokročilý snímač obrazu AIT |
| Sonda | |||
|
6.00 MM |
|||
| Pracovná dĺžka | 1.5 - 7.5 m | ||
| Materiál | Nehrdzavejúca oceľ | ||
| Smer pohľadu | 0° | 90° | ||
| Artikulácia | 4-smerná | ||
| Konštrukcia | |

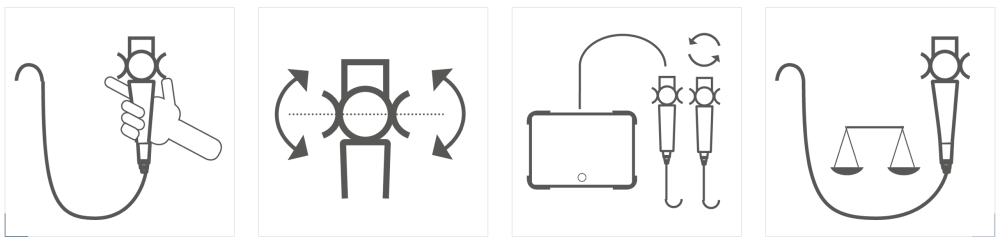

| Ergonómia | displej otočný o ±90°, rukoväť otočná o ±90° |
| Hmotnosť systému | 1.65kg (+/- záleží od priemeru a dĺžky sondy) |
| Vodotesný | Sonda a distálny koniec do 1 bar - 10,2 m H2O |
| Odolnosť | Sonda a distálny koniec na oleje a fyziologický roztok (5 %) |
| Osvetlenie | |
| Typ | Vysoko výkonné LED diódy v distálnom konci |
| Ovládanie osvetlenia | 3 kroky |
| Prevádzkové prostredie | |||
| Pracovná teplota špičky | (-25°C) - (+80°C), (140°C) krátkodobo, menej ako 5 min. | ||
| Pracovná teplota sondy | (-25°C) - (+46°C) | ||
| Skladovacia teplota | (-25°C) - (+60°C) | ||
| Vlhkosť | max. 95 %. - bez kondenzácie | ||

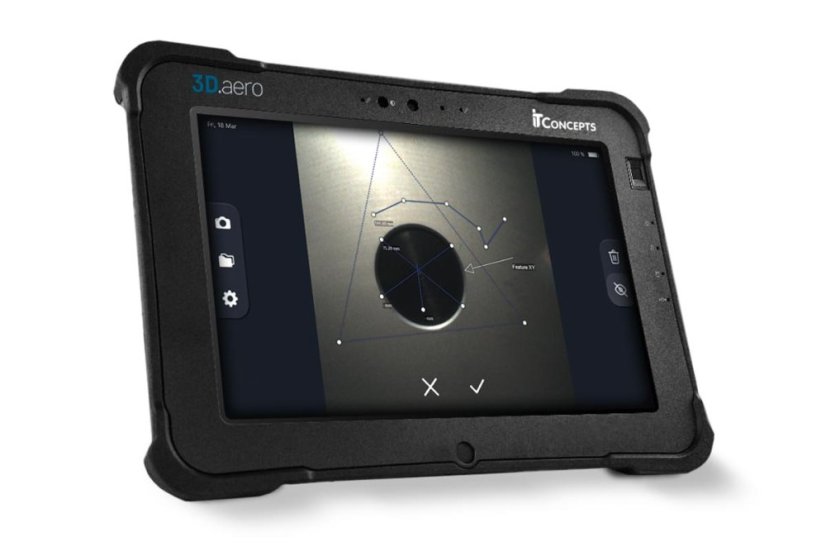

Technické špecifikácie - tablet
| iX3D PAD | |
| Procesor | Intel® Core™ i5-7300U (2x 2.60 GHz up to 3.50 GHz with Intel® Turbo Boost Technology, HD 620, 3M cache) |
| Operačný systém | Windows® 10 Pro 64-bit |
| Volitelný operačný systém | Windows® 10 IoT |
| Veľkosť obrazovky | 10.1“ (25.65 cm) |
| Technológia displeja | Vonkajší displej čitateľný na slnku s podporou digitalizátora |
| Rozlíšenie | 1.920 x 1.200 pixelov (WUXGA) |
| Jas | 1.000 cd/m² |
| Ochrana displeja | Sklo Corning® Gorilla® |
| Dotyková obrazovka | Kapacitná |
| Dotykové ovládanie | Viac dotykové |
| RAM | 8 GB DDR3 SDRAM |
| Hard disk | 512 GB SSD M.2 |
| WLAN | IEEE 802.11 a/b/g/n/ac |
| Vstupy | 1x USB 3.1 Type-A™, 1x USB 3.1 Type-C™ (1,5A), 1x microHDMI, 1x LAN (1Gbs), 1x serial (RS232), 2x RF Pass-through port (for WLAN, GNSS, WWAN), Docking port |
| Predná kamera | 2.0 MPx |
| Zadná kamera | 8.0 MPx |
| Vojenský štandard | MIL-STD 461G, MIL-STD 810G |
| Stupeň ochrany | IP 65 |
| Batéria | 6-článková lítium-iónová batéria, cca 4 500 mAh (12-mesačná záruka) |
| Životnosť batérie | 11 hodín |
| Napájanie | 65 W, externá |
| Vstup | 100-240V AC / Výstup : 19V /3.42A |
| Hmotnosť | 1.360kg |
| Rozmery (WxHxD) | 280 x 195 x 23 mm |
Technické špecifikácie - softvér
| Základné dáta | |
| Verzia | 11.3 z 30.01.2023 |
| Kategória | 3D merací softvér pre endoskopy iX3D spoločnosti IT Concepts GmbH, Lahnau, Nemecko |
| Jazyk | angličtina, nemčina, taliančina, ruština, španielčina |
| Požiadavky | Operačný systém Windows 10 | Meracie funkcie zahrnuté v softvéri IX3D musia byť kalibrované výrobcom po inštalácii softvéru iX3D |
| Duševné vlastníctvo | 3D.aero GmbH, Billhorner Deich 96, D-20539 Hamburg, Germany (info@3d-aero.com) |
| Funkcie softwaru | |
| Živá kamera | Aktuálny živý náhľad na vizuálnu kontrolu (nie v režime merania; len na účely vizuálnej kontroly) |

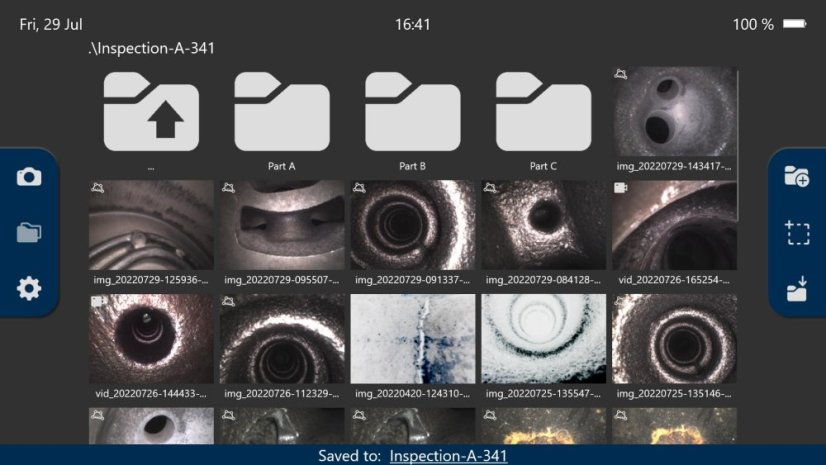

| Správa súborov | - Nastavenie / pomenovanie / presun hore/dole v hierarchii priečinkov súborov (hlavné a podpriečinky) - Výber súborov, ktoré sa majú vymazať - Výber priečinka, do ktorého sa majú automaticky ukladať nové snímky po nasnímaní - Snímky/videá uložené v správcovi súborov sú viditeľné ako miniatúry - Zobrazenie jednotlivých snímok vo väčšom zábere, spustenie/zastavenie videa vo väčšom zábere |
| Nastavenia: (trvalo = kým sa nastavenie nezmení manuálne) |
- Predvoľba jazyka (= angličtina, nemčina, taliančina, ruština, španielčina) - Zmrazenie živého náhľadu po zhotovení snímky - Nastavenie pracovného priečinka/umiestnenia exportného priečinka, názvu súboru (vrátane dátumu/času), názvu súboru Image/Video prefi x/suffi x - Vylepšenie ostrosti, jasu, kontrastu obrazu - Invertovanie farieb - Zrkadlenie obrazu horizontálne/vertikálne |
| Režim expozície | Expozícia kamery (automatické/ručné nastavenie) |
| Režim kontroly | Režim merania (vypnutý) |
| Režim inšpekčná kamera | Zachytenie/uloženie/vymazanie snímok nasnímaných v režime kontroly (2D) |
| Video z kontroly | Spustenie/zastavenie videa zachyteného v režime merania (2D) |
| Režim merania | Režim merania (zapnutý), Stereopohľad kamier (zapnutý = viditeľné 2 obrazy/vypnutý = viditeľný 1 obraz) |
| Režim merací foroaparát | - Zachytenie/uloženie/vymazanie snímok nasnímaných v režime merania (3D) - Výsledok merania viditeľný hneď po nasnímaní snímky (červená farba pre oblasti bez výsledku merania) |
| Režim meracia video | Spustenie/zastavenie videa zachyteného v režime merania (3D) |

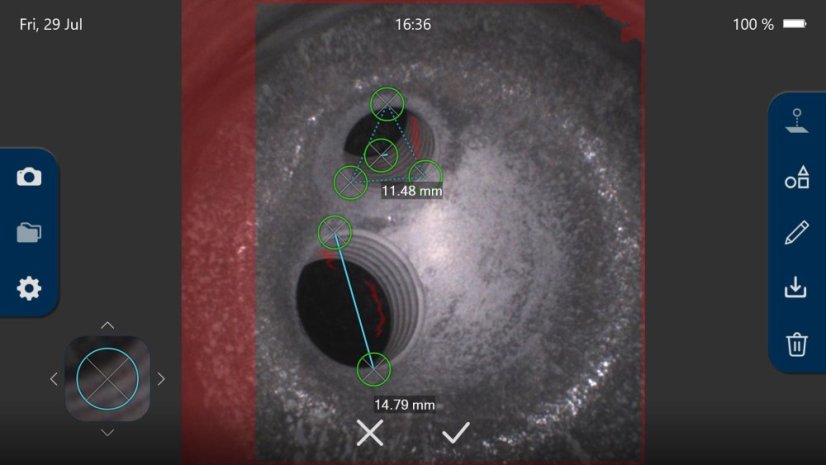

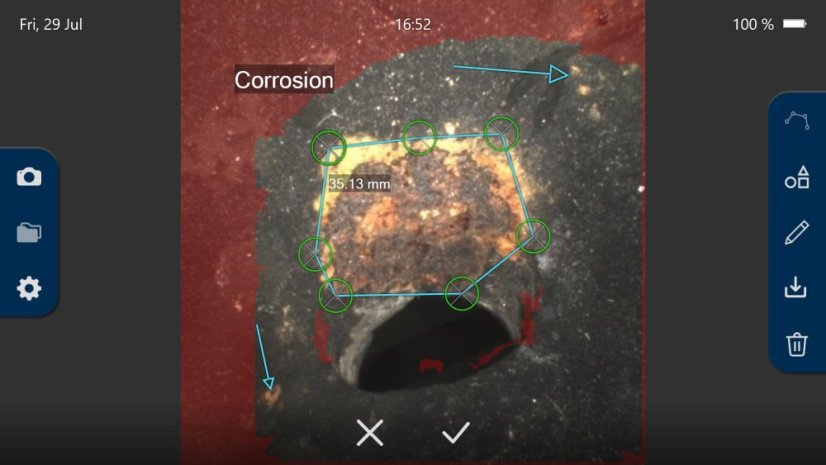

| Metódy merania | - Bod-bod, - Bod-čiara, - Bod-rovina (3D), - Viacbodová čiara - Farebný 3D mračno bodov ako hĺbková mapa merania, 360° 3D pohľad na model v obraze (3D; vrátane rôznych farieb pre každú vrstvu) |
| Výsledok merania | Všetky hodnoty v milimetroch (mm), uloženie/vymazanie obrázkov s výsledkami merania/po nich |
| Nastavenia značiek: (dostupné len pre obrázky) |
Podpora na účely podávania správ (k dispozícii v režime kontroly a merania): - Zahrnúť/uložiť/odstrániť kruhy, štvorce, čiary, viacbodové čiary, šípky v uložených snímkach |
| Funkcie správcu súborov | |
| Funkcie |
Ukladanie obrázkov/videí zhotovených pri kontrole, ako aj v režime merania 1) Správca súborov v tablete iX3D (súčasťou softvéru na 3D meranie) |
Videá

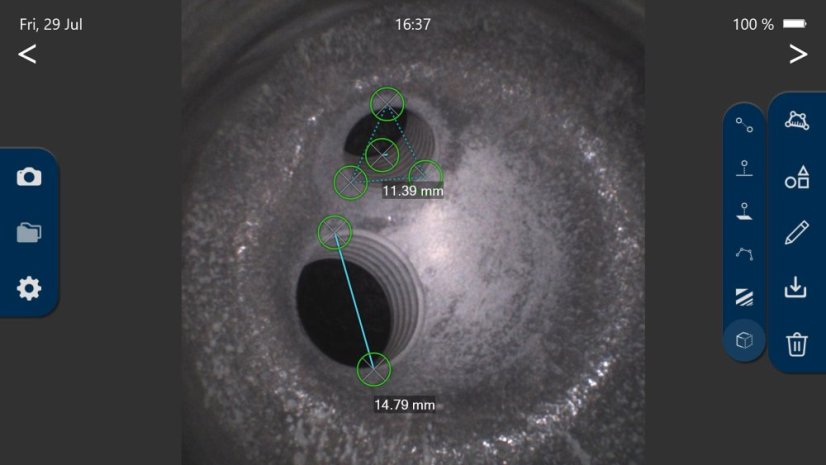

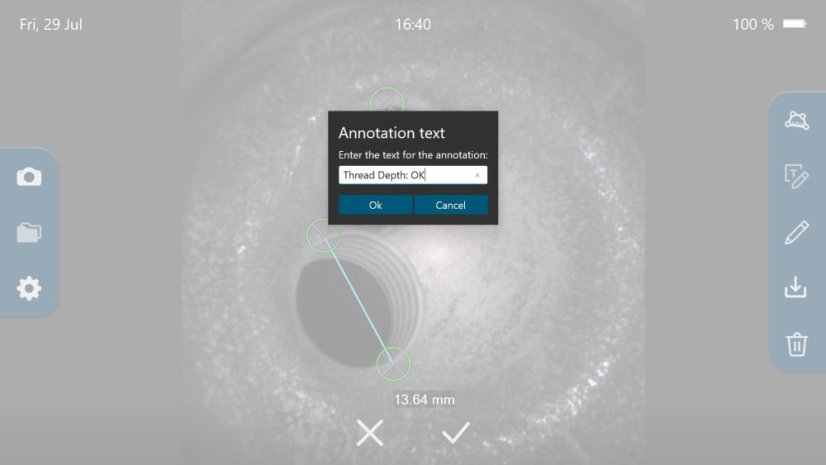

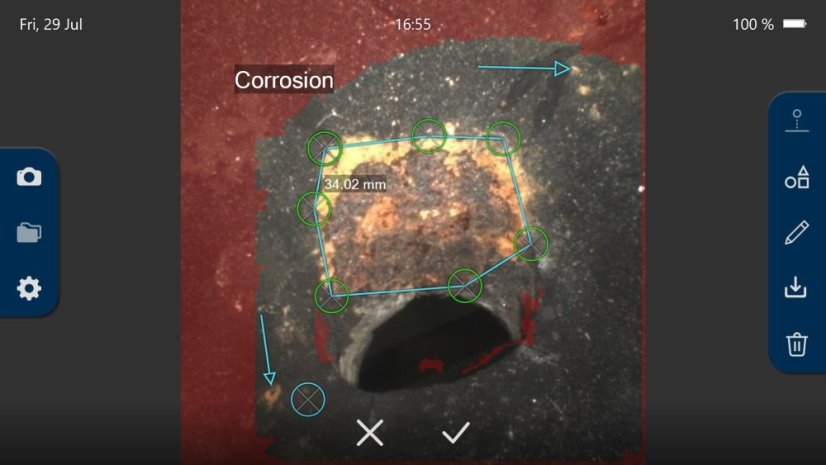

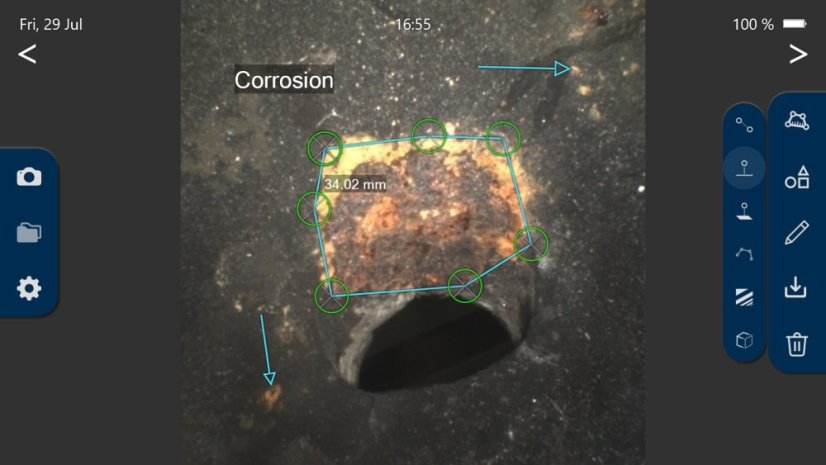

Meranie:

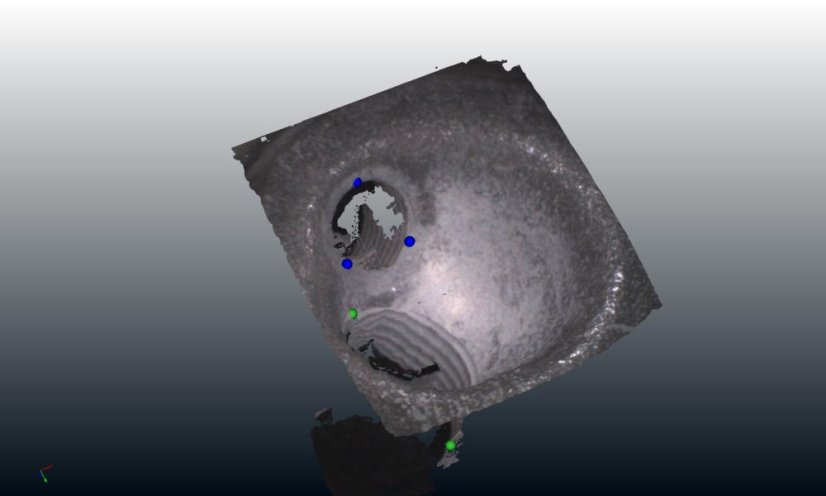

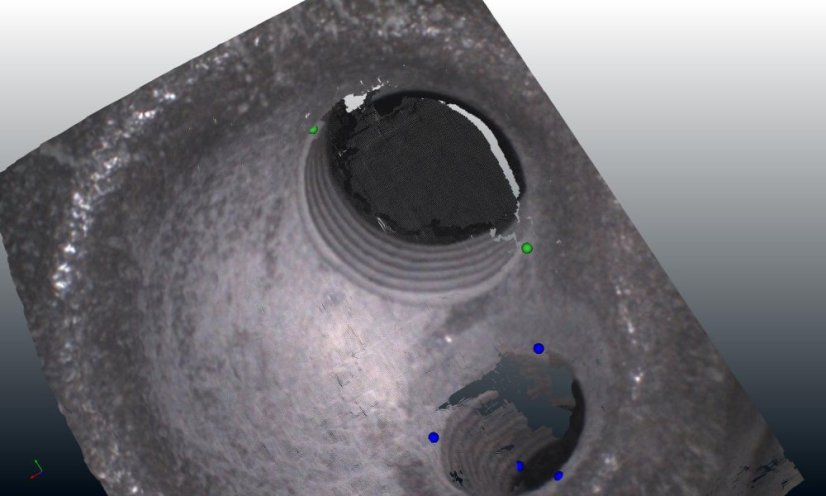

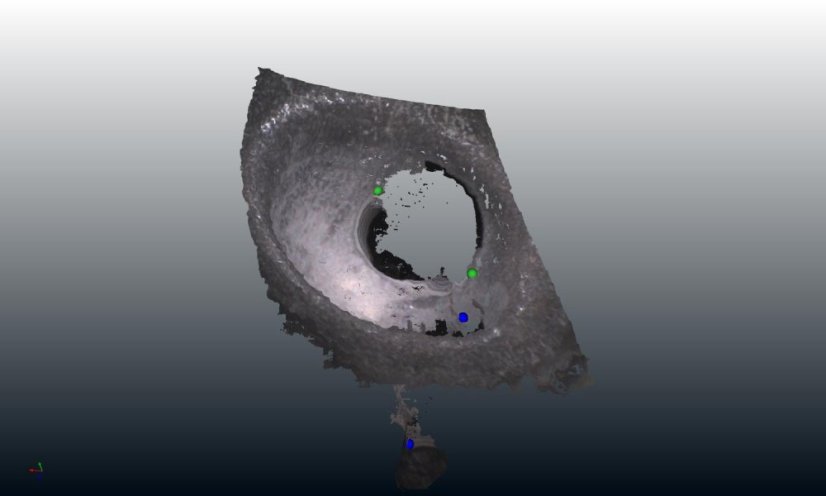

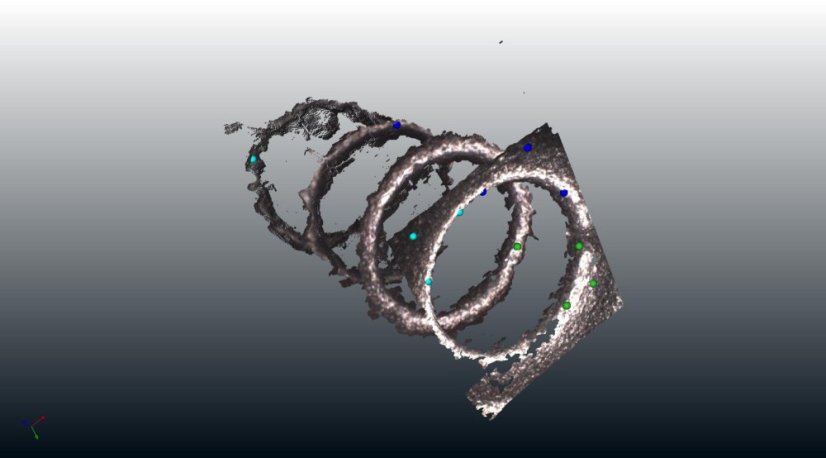

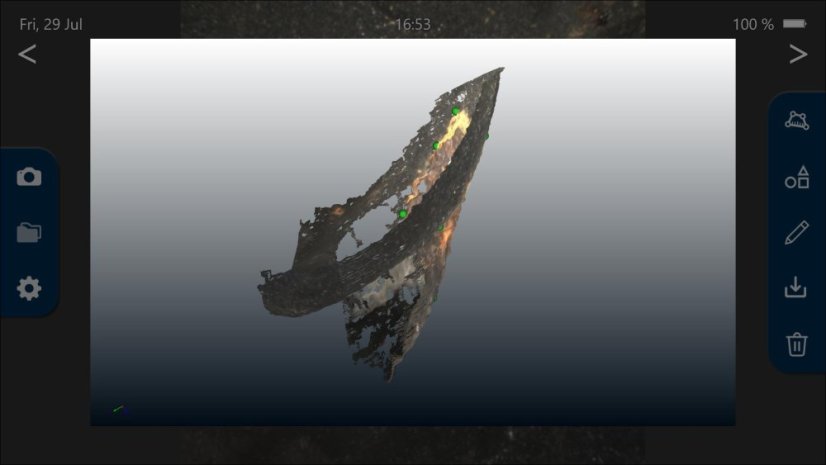

3D zobrazenie - hĺbková mapa

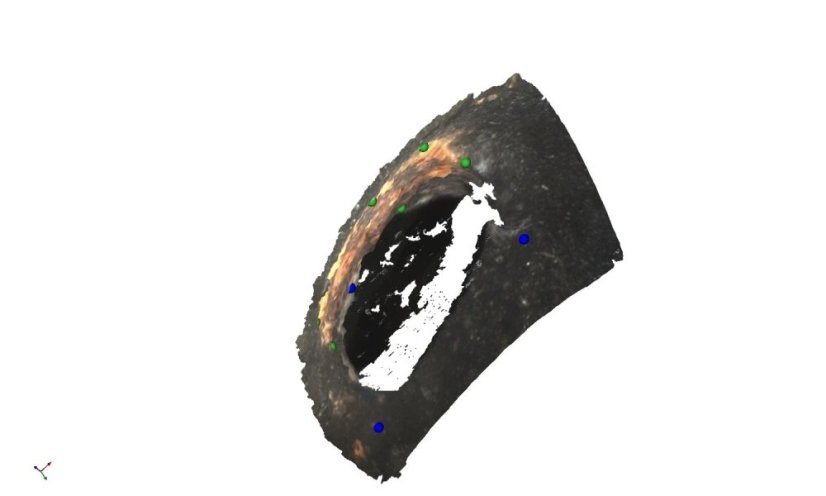

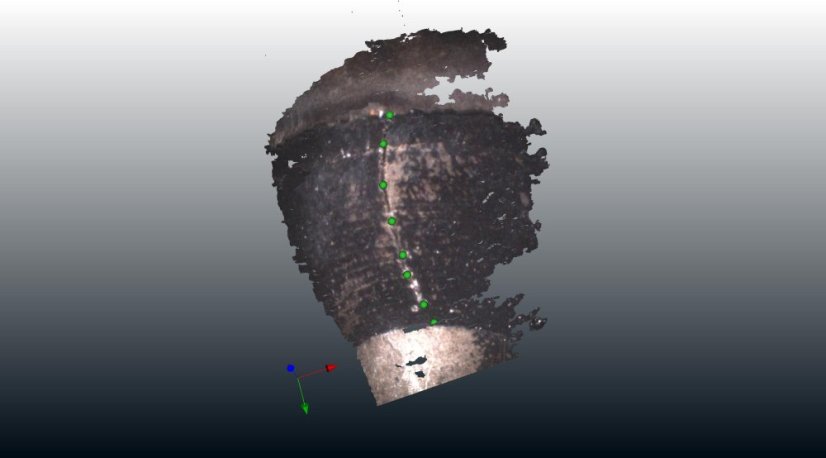

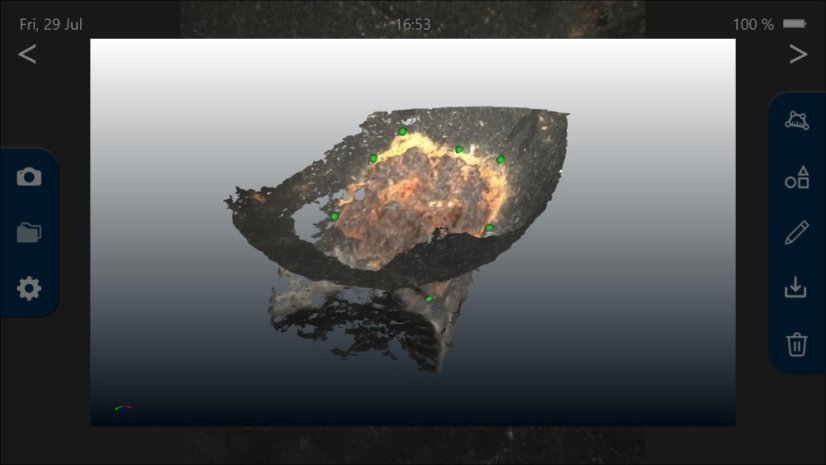

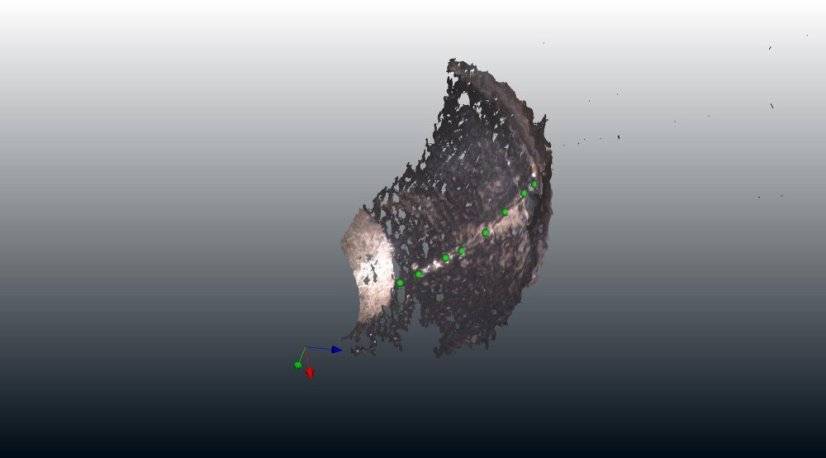

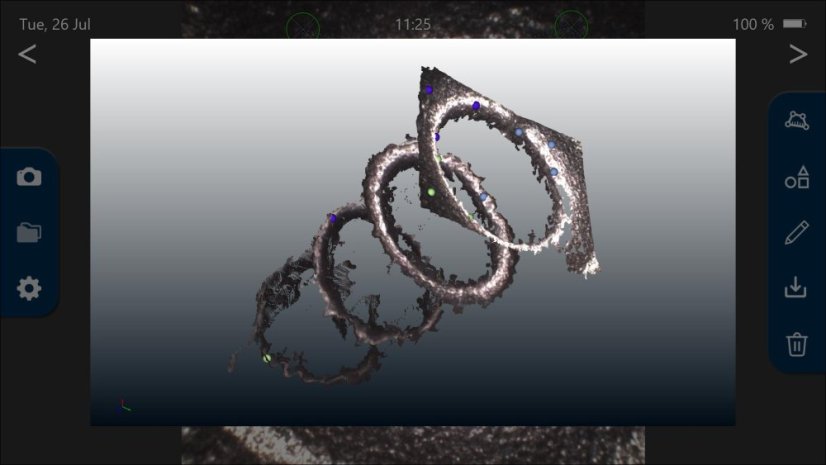

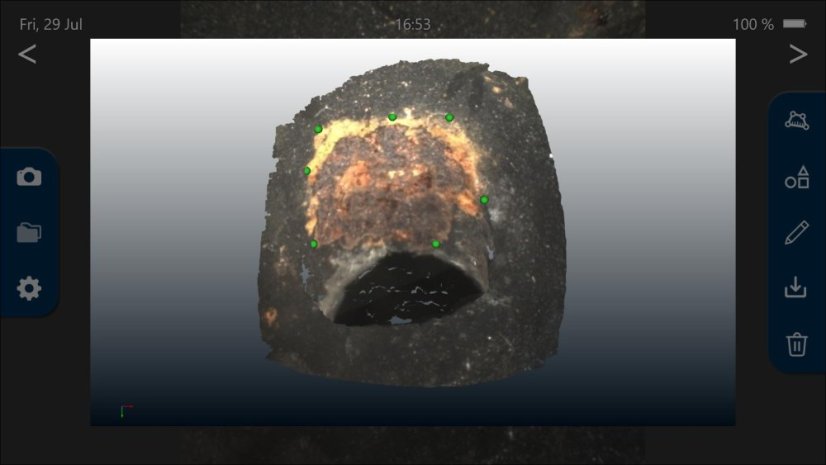

3D zobrazenie - priblíženie, oddialenie, otočenie

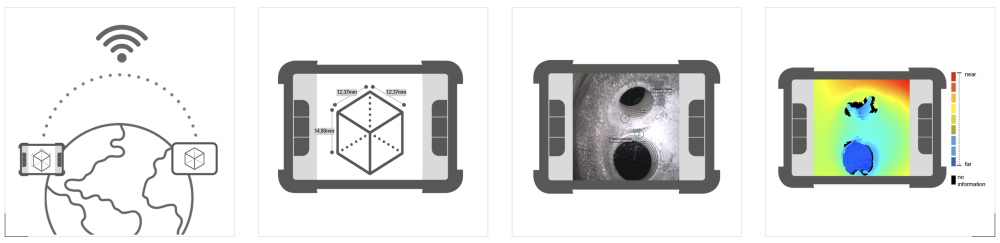

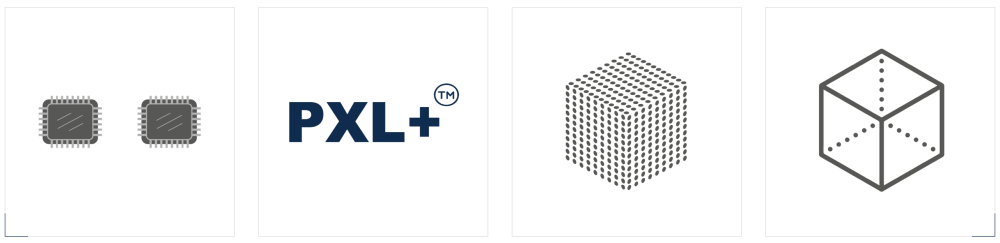

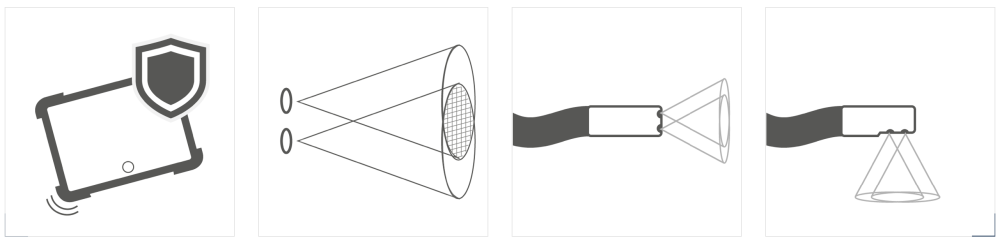

Benefity

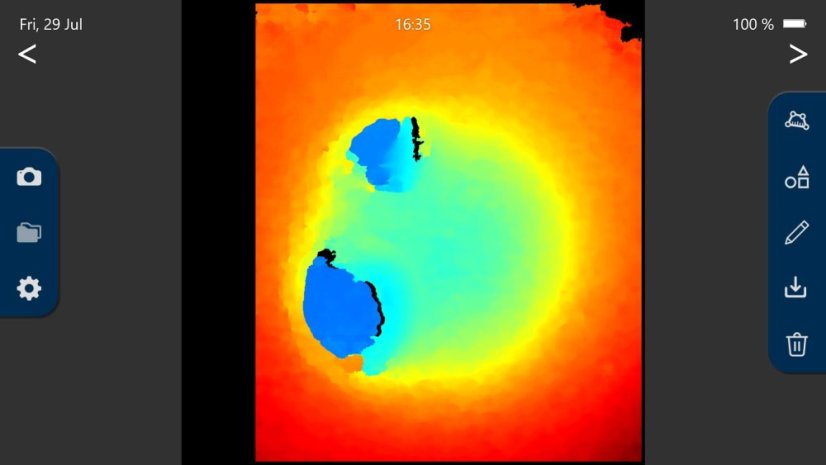

Hĺbková mapa

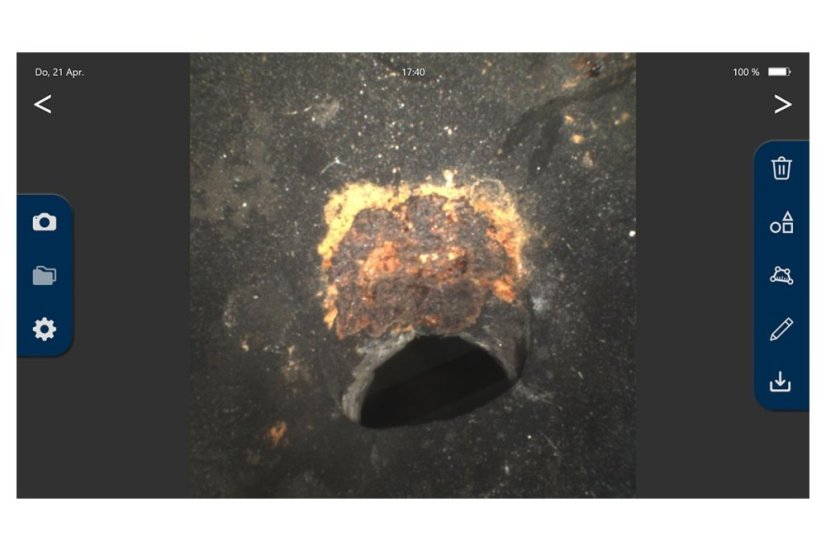

Expozícia
Zväčšenie
Články

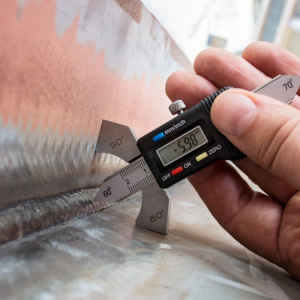

Vizuálne skúšanie
Je základná a najrozšírenejšia NDT metóda, ktorá hodnotí charakter, druh a rozsah nedokonalostí. Mala by sa vykonávať vždy pred aplikáciou akejkoľvek ďalšej NDT metódy. Skúška sa vykonáva voľným okom alebo pomocou špeciálnych meradiel či zariadení.
