iLED System

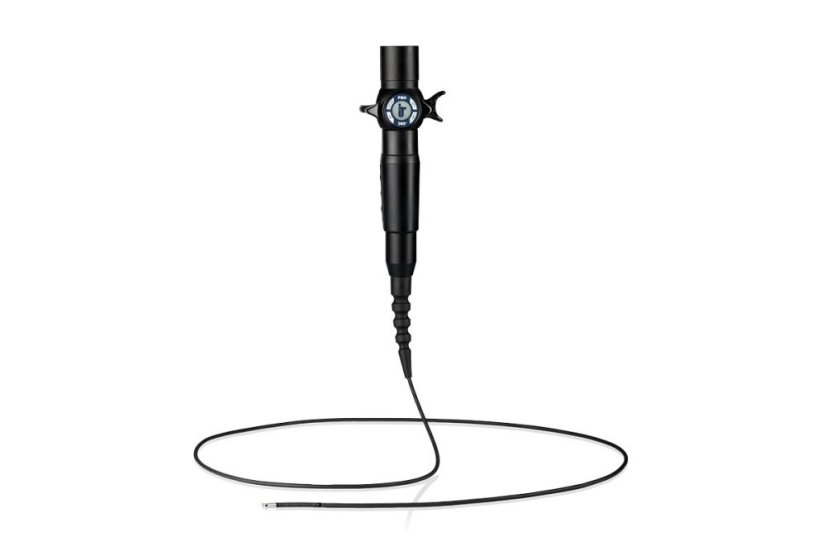

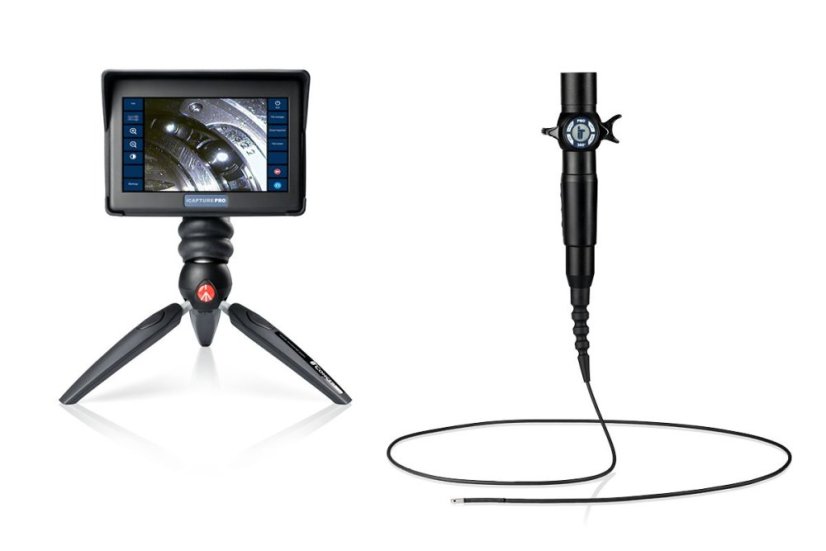

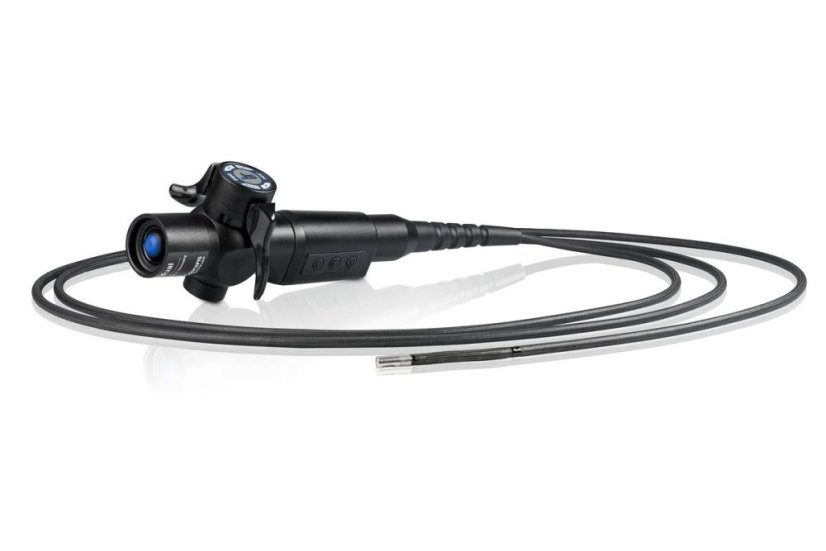

- Flexibilný videoskopický systém

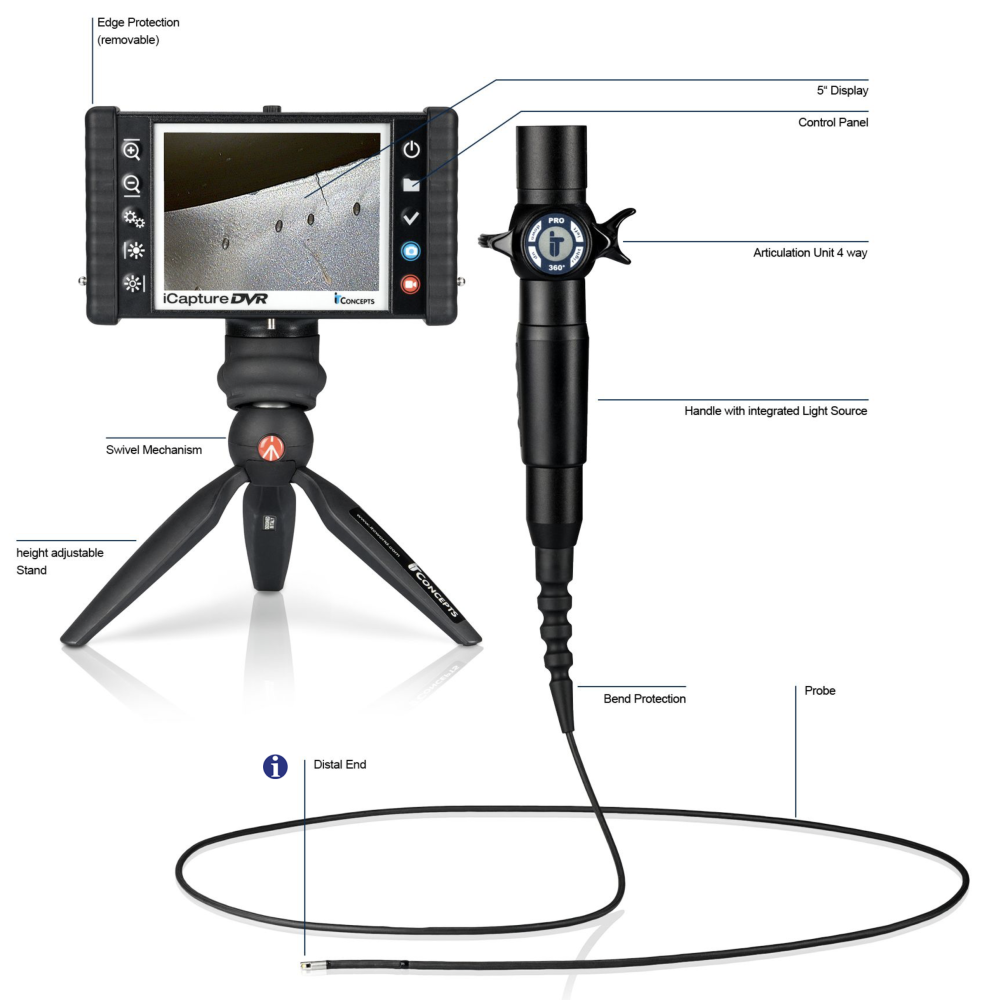

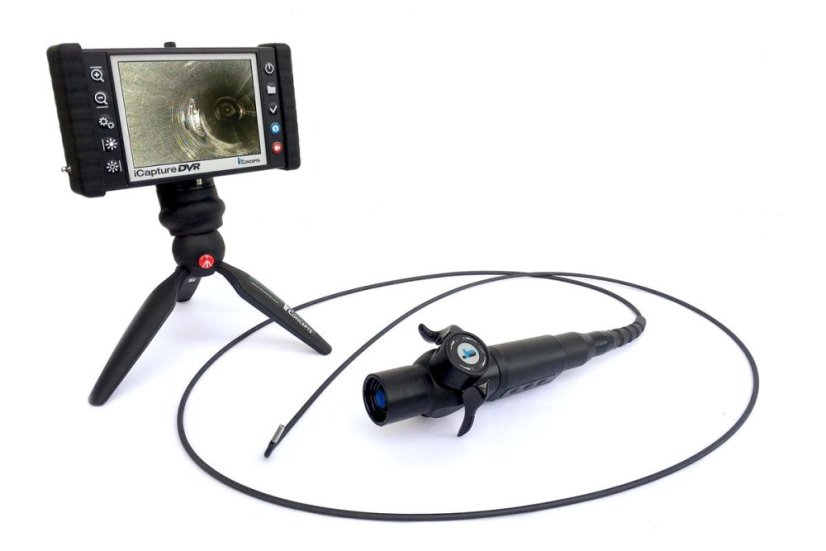

Extremely compact dimensions, minimal weight and optimal handling are the outstanding attributes of the iRis DVR Videoscope System by IT Concepts.

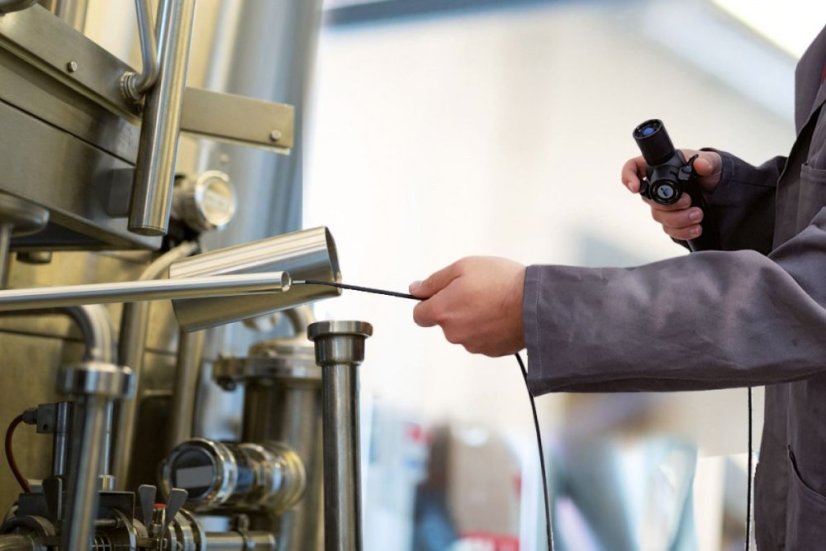

Inspections in remote or inaccessible areas of the harsh industrial environments now are feasible in no time and with an undreamed easiness. Only little efforts and iRis DVR is ready for use within seconds. You can move the distal end to any desired position fast, easy and precisely, thanks to the approved tactile 4-way articulation of up to 180°. The high brightness of the LED light source guarantee, that you don’t miss any detail on the 5” high resolution TFT display. The integrated, changeable and rechargeable high power batteries assure 2 hours of operating time. The balanced handle - designed for real - handed operation - allows long and effortless working. With diameters of 4.0 mm and 6.0 mm and lengths from 1.5 m to 7.5 m the iRis DVR X leaves nothing to be desired.
The iRis DVR X Inspection System is a “ready-to-go” Video Kit which includes the iRis DVR Inspection System specified by articulation, diameter and working length of the following list and all necessary basic accessories, as one battery), Charger, and Neck-Holder, It comes in iRis Case (up to 5 m length, IATA Standard) or iRis Caseplus (from 6 m length, non IATA).
DETAILY
Obybný videoskop so 4-smernou artikuláciou

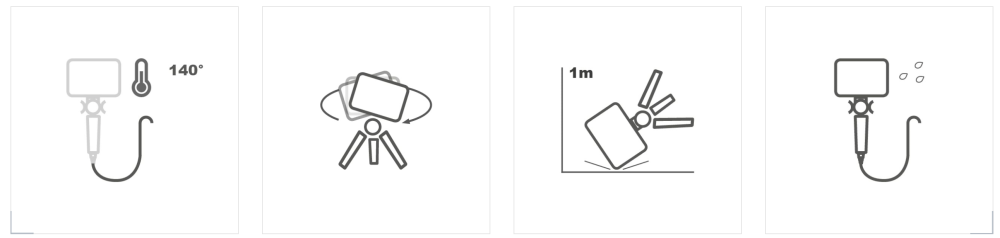

FUNKCIE
TECHNICKÉ ŠPECIFIKÁCIE
| Ovládacia jednotka | |

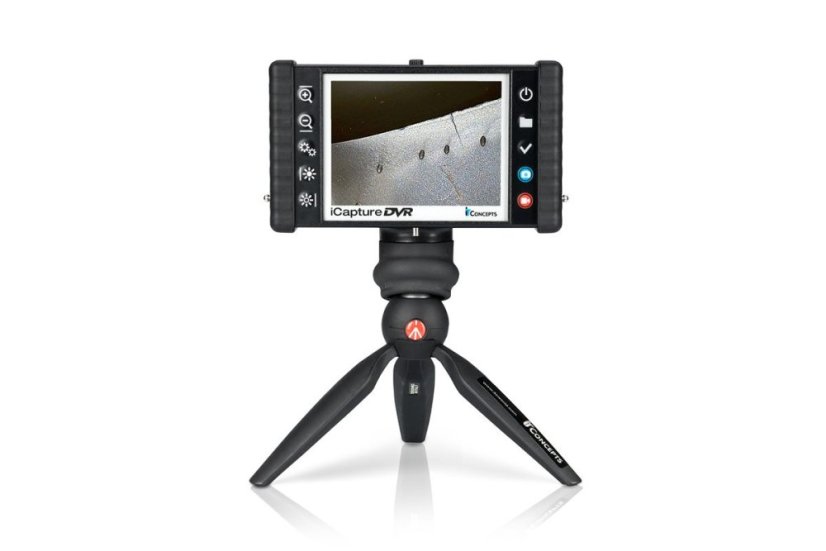

| Veľkosť displeja | 5.0'' (12,7 Farebný TFT displej |
| Rozlíšenie displeja | VGA (640 x 480 px.) |
| Operačný systém | Operačný systém v reálnom čase s ponukou na obrazovke |
| Používateľské rozhranie | Priame akčné klávesy / funkčné klávesy / klávesy so šípkami |
| Napájanie, primárne | Nabíjateľná Li-ion batéria |
| Napájanie, sekundárne | 12V adaptér (voliteľné príslušenstvo) |
| Dokumentácia | |
| Video formát | MPEG4 (.avi) |
| Obrázková formát | BMP (.bmp), JPEG (.jpg), PNG (.png) |
| Úložisko | Pamäťová karta SDHC až do veľkosti 32 GB (FAT32) |
| Úprava obrázkov | |
| Metóda | Označovanie/ analýza obrázkov |
| Kamera | |
| Snímač |
Obrazový snímač Super HAD CCD s vysokým rozlíšením |
| Vyváženie bielej |
Predvolené nastavenie z výroby alebo definované používateľom |
| Úroveň AGC (regulácia zosilnenia): |
Nastaviteľné |
| Gamma |
Nastaviteľné |
| Osvetlenie | |
| Typ | Vysokovýkonná LED dióda s vysokoprenosovou vláknovou optikou |
| Ovládanie osvetlenia | 3 kroky |
| Teplta osvetlenia | Približne 6500 k |
| Životnosť osvetlenia | Približne 15000 h |
| Sonda |
|||||
|
4.0 MM |
6.00 MM |
8.00 MM |
|||
| Pracovná dĺžka | 1.5 - 4 m | 1.5 - 7.5 m | 1.5 - 7.5 m | ||
| Artikulácia | 4-smerná, 360° | 4-smerná, 360° | 4-smerná, 360° | ||
| Integrovaný objektív | Áno | Nie | Nie | ||
| Adaptér na bočný pohľad | Áno | Áno | Áno | ||
| Možnosť boćného pohľadu | Áno | Áno | Áno | ||
| Óplet | Multi-layer tungsten braid on PU jacket | Multi-layer tungsten braid on PU jacket | Multi-layer tungsten braid on PU jacket | ||
| Vymeniteľné objektívy a ataptéry na bočný pohľad | ||||
| Sonda | DOV | FOV | DOF | Kód |
| 4.00 mm | 0° | 60° | 7 - 50 mm | |
| 4.00 mm | 0° | 60° | 4 - 10 mm | SD |
| 4.00 mm | 0° | 90° | 15 mm - ∞ | |
| 4.00 mm | 0° | 90° | 10 - 30 mm | SD |
| 4.00 mm** | 90° | 60° | 5 - 45 mm | SVTA |
| 6.00 mm | 0° | 60° | 5 mm - ∞ | BLACK |
| 6.00 mm | 0° | 60° | 8 mm - ∞ | YELLOW-B |
| 6.00 mm | 0° | 90° | 5 mm - ∞ | RED |
| 6.00 mm | 0° | 120° | 3 mm - ∞ | GREEN |
| 6.00 mm | 90° | 60° | 5 - 15 mm | SVTA-CF |
| 6.00 mm | 90° | 60° | 15 - 50 mm | SVTA-FF |
| 8.00 mm | 0° | 28° | 25 mm - ∞ | BLUE |
| 8.00 mm | 0° | 60° | 5 mm - ∞ | BLACK |
| 8.00 mm | 0° | 60° | 8 mm - ∞ | YELLOW-B |
| 8.00 mm | 0° | 90° | 8 mm - ∞ | SILVER-B |
| 8.00 mm | 0° | 90° | 5 mm - ∞ | RED |
| 8.00 mm ** | 90° | 60° | 5 mm - ∞ | SVTA |
|
DOV - Smer pohľadu FOV - Zorné pole DOF - Hĺbka ostrosti SVTA - Adaptér na bočný pohľad |
FF - Zaostrenie na ďaleko B - Jasný objektív ** - kompatibilné s FOV 60° |
|||
| Konštrukcia | |
| Ergonómia | displej otočný o ±90°, rukoväť otočná o ±90° |
| Hmotnosť systému | 1.12 kg |
| Rozmery | 205 mm x 180 mm x 70 mm |
| Púzdro systému | Odolný PU s gumovou ochranou proti nárazom |
| Prevádzkové prostredie | |||
| Pracovná teplota špičky | (-25°C) - (+80°C), (140°C) krátkodobo, menej ako 5 min. | ||
| Pracovná teplota sondy | (-25°C) - (+46°C) | ||
| Skladovacia teplota | (-25°C) - (+60°C) | ||
| Vlhkosť | max. 95 %. - bez kondenzácie | ||
